CAD的圖形界限就像是生活中畫紙的大小，和photoshop的畫布大小概念很相像，都是設定圖像的大小。
使用圖形界限的好處在設計符合要求大小的圖像，防止“出界”，在打印和展示的時候出現不必要的麻煩。

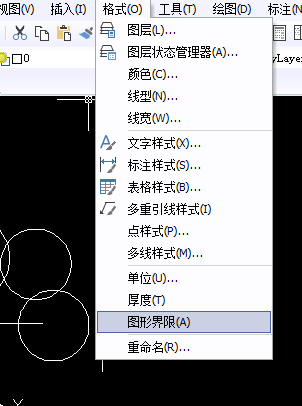

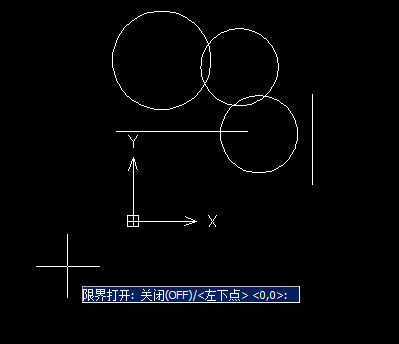

設置圖形界限的方法如下，在“格式”標簽欄中選擇“圖像界限“，或者在命令行中輸入”limits“進入設置。然后我們就可以在命令行里開啟和設置視界大小。比如輸入“0，0”和“50,50”這樣視界就被設置為長寬都是50mm的正方形界限。

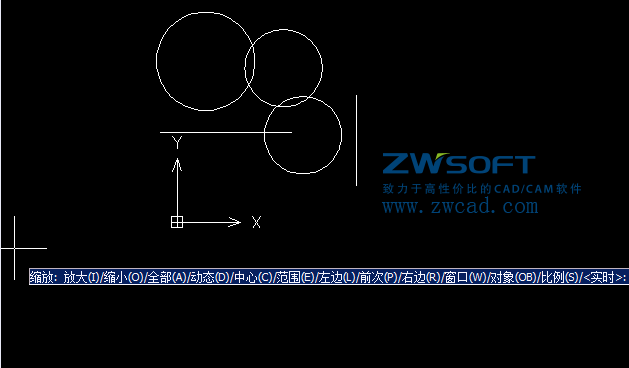

我們還可以輸入命令符“zoom”，回車，這樣輸入會顯示整個繪圖界限，然后我們可以選擇命令符進行操作，如范圍呀，中心等。
