CAD測量點怎么畫

MEASURE命令在圖形對象上按指定的距離放置點對象（POINT對象），這些點可用“NOD”進行捕捉。對于不同類型的圖形元素，測量距離的起始點是不同的。若是線段或非閉合的多段線，起點是離選擇點最近的端點。若是閉合多段線，起點是多段線的起點。如果是圓，則以捕捉角度的方向線與圓的交點為起點開始測量，捕捉角度可在【草圖設置】對話框的【捕捉及柵格】選項卡中設定。

命令啟動方法

菜單命令：【繪圖】>【點】>【定距等分】

命令：MEASURE或簡寫ME

【實戰】

輸入命令行提示如下：

命令:_measure

選擇要定距等分對象：//在A端附近選擇對象，如圖1

指定線段長度或[塊（B）]：160//輸入測量長度

命令:MEASURE//重復命令

選擇要定距等分對象：//在B端處選擇對象

指定線段長度或[塊（B）]：160//輸入測量長度

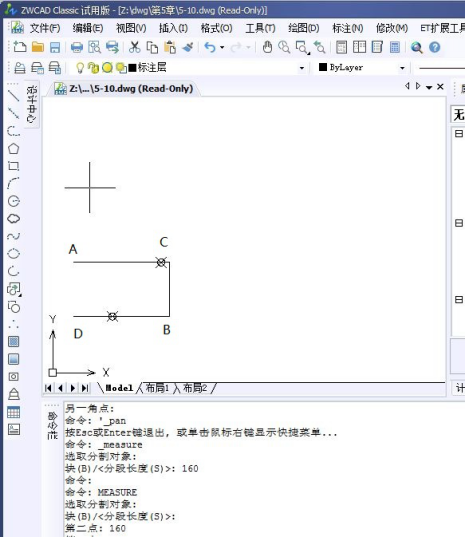

圖1
