假設我們在CAD中畫了一個正方形，然后使用分解，刪去了其中的某一條邊，我們應該如何使得剩下的三條邊組合在一起使其成為一個整體？
我們可以看看學習學習下面的操作步驟
1、命令:【PE】(把一條直線轉化為多段線)
PEDIT 選擇多段線或 [多條(M)]:(選取一條直線)
選定的對象不是多段線
是否將其轉換為多段線? <Y>
輸入選項?
[閉合(C)/合并(J)/寬度(W)/編輯頂點(E)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)
/放棄(U)]: j(合并)
選擇對象: 指定對角點: 找到 3 個(選取其它兩條直線)
2 條線段已添加到多段線
輸入選項?
[閉合(C)/合并(J)/寬度(W)/編輯頂點(E)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)
/放棄(U)]:
?

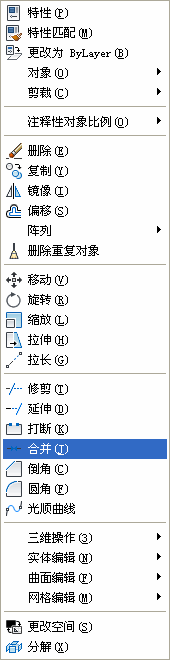

2、利用合并命令，合并命令為【JOIN】，也可以通過菜單【修改】—【合并】找到，然后選中需要合并的對像，回車即可，合并的菜單位置如下所示
