我們在CAD中通過實例來進行詳細的操作，建設以個樣條曲線按照指定的起點和端點相切。


我們就來看看詳細的操作步驟吧


1. 建立新圖形文件:建立新圖形文件,繪圖區域?yàn)?40×200。


2. 繪圖

- 繪制一個100×25的矩形。

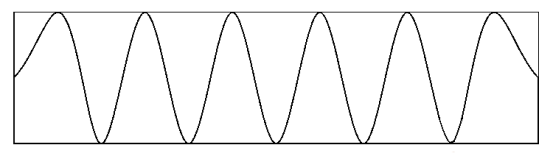

- 在矩形中繪制一條樣條曲線，樣條曲線頂點間距相等，左端點切線與垂直方向的夾角45°，右端點切線與垂直方向的夾角135°，完成后的圖形參見下圖


3. 保存:將完成的圖形進行保存


CAD樣條曲線指定起點、端點切向



指定起點切向，指定端點切向，我的方法用的是極坐標的輸入方法。


當提示“指定起點切向：”時輸入“<45”回車將鼠標移到左邊單擊即可。


指定端點切向方法類似。在畫指定角度線段時也可以用這個文法。

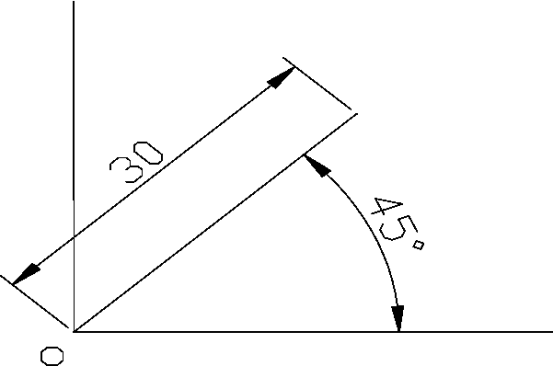

極坐標以水平向右為0度,在CAD中極坐標表示方法:<度數，長度


例如<45,30




相對極坐標與直角坐標類似，在極坐標前加“@”。


指定起點切向: <225


角度替代: 225


指定起點切向:


指定端點切向: <-45


角度替代: 315
