CAD中修改線性比例的操作方法
看到標題，大家可能會問：什么是線性比例？其實，線性比例就是用來設置圖形大小的，這個方法也是比較好的，在CAD中可以進行設置。那么大家是不是了解過怎么在CAD中修改線性比例呢？如果不會的話，可以看看小編整理的步驟哦！

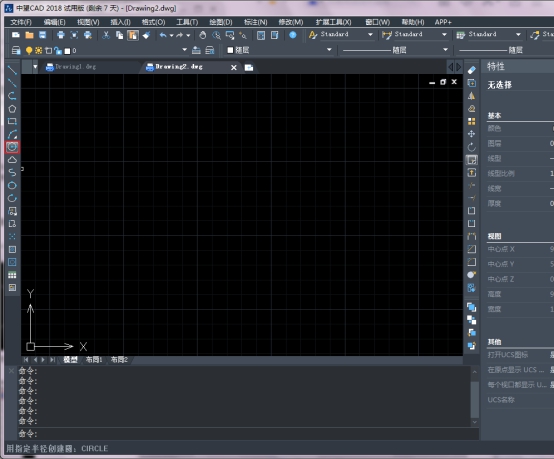

我們不妨以一個簡單的圓形為例子。首先打開下載好的中望CAD軟件，在畫圖工具欄（左邊）找到畫圓的圖標，點擊圖標任意畫一個圓。

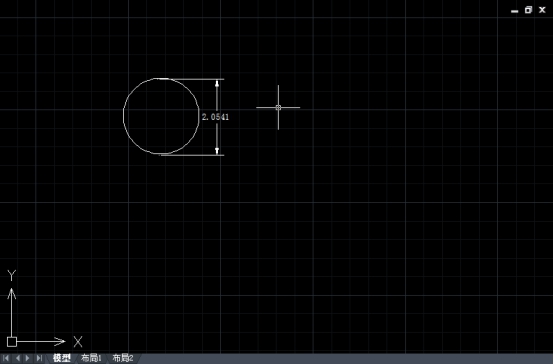

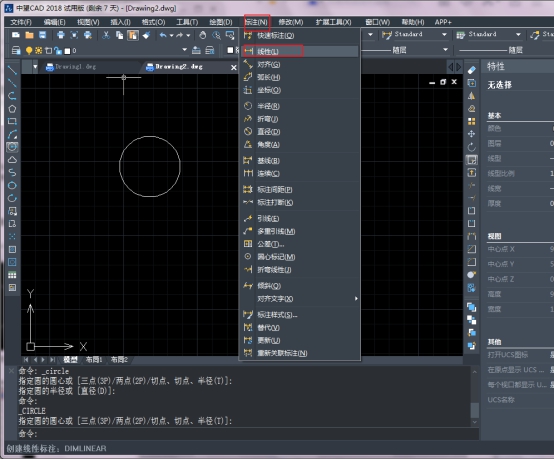

在菜單欄中選擇【標注】——【線性】，然后標注在圓上。

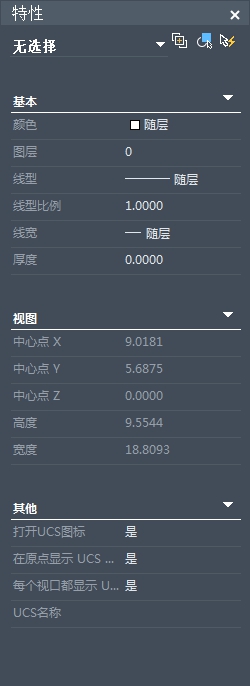

選中標注線，讓標注線呈虛線狀態后，右擊，彈出下拉菜單，找到“特性”選項單擊它。當然，也可以直接雙擊標注線，也能彈出“特性”菜單直接進行設置。按快捷鍵“Ctrl+1”也可以直接彈出特性菜單，大家按個人習慣來操作就好。

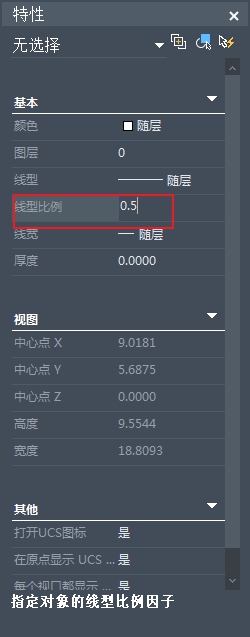

最后，將線性比例修改成0.5.（大家按需要選擇比例數值即可）
