CAD局部放大圖的繪制方法介紹
當物體某些細小結構在視圖上表示不清楚或不便標注尺寸時，可以用大于原圖形所采用的比例再把這些結構畫出來，這種圖形稱為局部放大圖。 局部放大圖可以畫成視圖、剖視或斷面圖，它與被放大部分的表達形式無關。畫圖時，在原圖上用細實線圓圈出被放大部分，盡量將局部放大圖配置在被放大圖樣部分附近，在放大圖上方注明放大圖的比例。

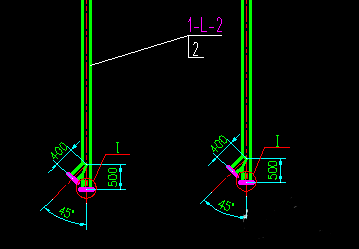

1、定邊界：將當前圖層設置為細實線層，再啟動畫圓或矩形命令，在原圖中繪制圓或矩形框，以示放大區域。
2、復制：啟動修改工具欄中的復制命令（快捷鍵co），從右下向左上方拉框，選中圓內或矩形框內所有圖形，復制到空白區域。

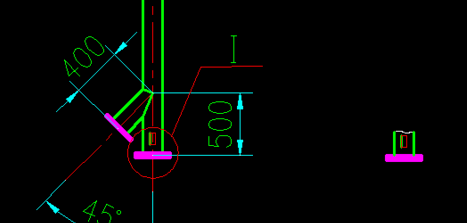

3、修剪：以圓或矩形為邊界，將邊界外對象全部修剪掉。

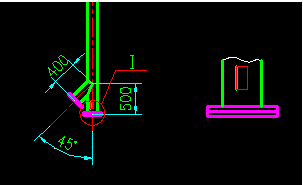

4、放大：放大比例參照圖形比例與局部放大比例進行計算，如k倍。

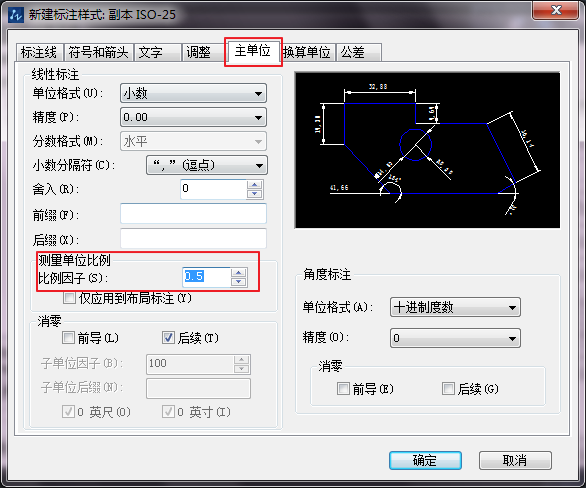

5、標注尺寸：修改比例因子為放大倍數的1/k進行標注。
按照以上操作步驟，即可完成CAD局部放大圖的繪制，大家除了要知道這五個步驟之外，最好要熟悉每個步驟中涉及到的命令，掌握這些命令有利于大家更熟練地制圖！更多CAD教程技巧歡迎關注我們中望的公眾號哦！
