CAD如何把多段線轉化為樣條曲線
在使用CAD進行繪圖時，怎么將CAD圖紙中的多段線轉換為樣條曲線呢？以下將介紹一種簡單快捷的方法。

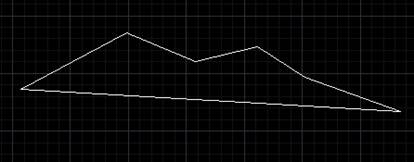

1、，點擊【繪圖】|【多段線】，繪制多段線。
2、在命令行中輸入多段線編輯命令PEDIT，然后回車。
3、按照命令行提示選擇要編輯的多段線，并選擇參數S。

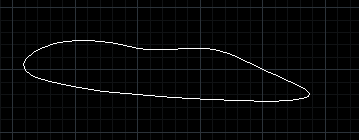

4、多段線轉換為樣條曲線。

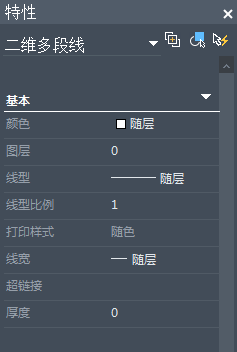

5、需要注意的是，轉換后的圖形在“特性”對話框中仍顯示為二維多段線。
