CAD中為什么有時候圓會顯示為多邊形

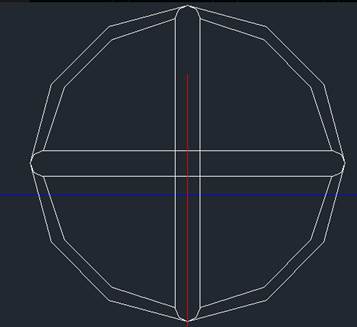

我們?cè)诋?huà)圖的時候，會遇到有時候明明畫的是圓，但是第二次打開的時候就變成了多邊形，如下圖所示。
如果圖形是因?yàn)楸环糯蠛箫@示得不圓，直接輸入RE命令對視圖重畫,圓就會變圓。如果圓的大小顯示合適，仍顯示為多邊形，可以將viewres參數設置得大一點，然后再RE。
電腦屏幕不認識圓，因此CAD的圓都是用多邊形表示的，多邊形顯示的邊數取決于圓在當前圖中的大小以及圓和弧的平滑度：viewres參數的設置。

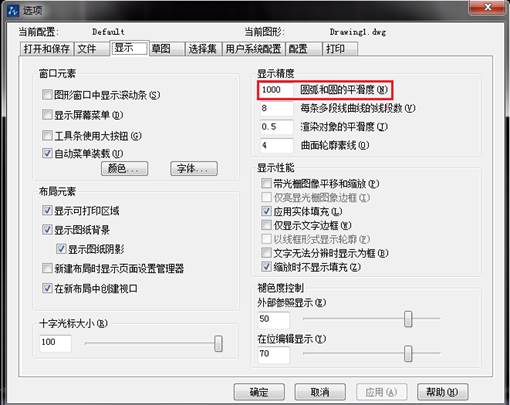

CAD會自動計算以最合適的邊數顯示圓。當viewres的值設置過低，或圓一下子被放大很多倍后，圓就會顯示成明顯的多邊形。 Viewres變量也可以在選項對話框中設置：OP命令 -----顯示------圓和圓弧的平滑度。
