CAD球軸承怎么畫
1、 打開CAD，雙擊或者右鍵選擇打開，并設置好相關的圖層。

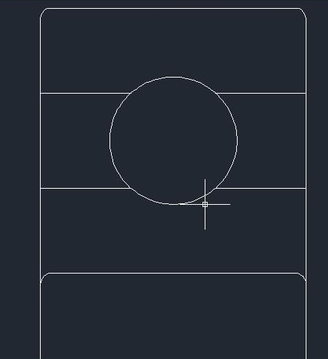

2、 繪制圓角為1、長度為95、寬度為25的矩形，并分解。偏置上方線條分別為8、17、25，并將下面的偏置線條圓倒角，半徑為1。
3、 繪制一個半徑為6的圓在兩條偏置線的中心位置，并修剪多余的線條。
4、 鏡像上述的線條和圓，并填充圖案。

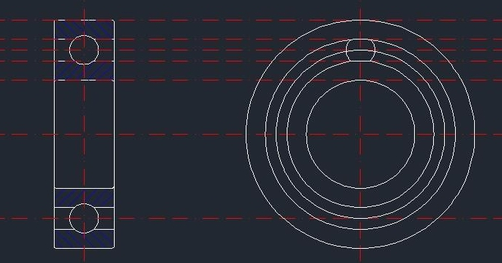

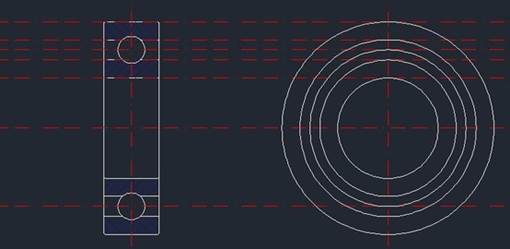

5、 繪制輔助線和相關的同心圓，如下圖所示。
6、 繪制滾珠，半徑為6，并修剪多余的線條。

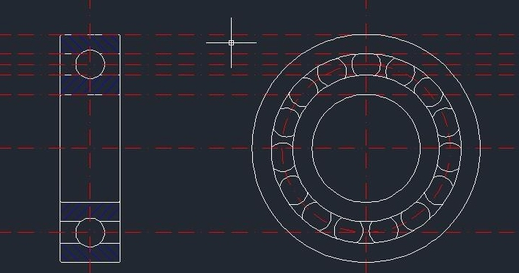

7、 環形陣列滾珠，并且修改圖層特性，即將實線轉化為中心線。

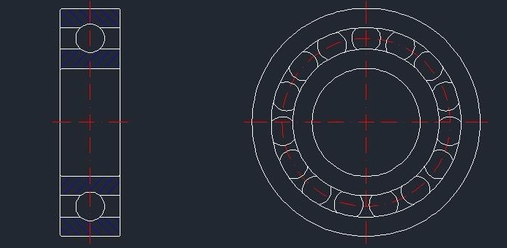

8、 最后一步，修剪多余的線條，完成球軸承。如下圖所示。
