想要在CAD中的直線的任意一點開始繪制另外一條直線，該怎么操作呢？下面是詳細的教程。

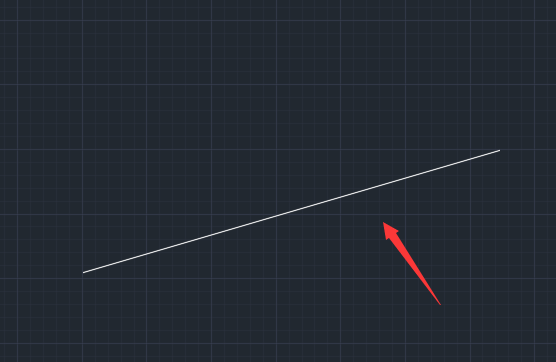

1、打開CAD之后，找到繪圖-直線，繪制一條直線

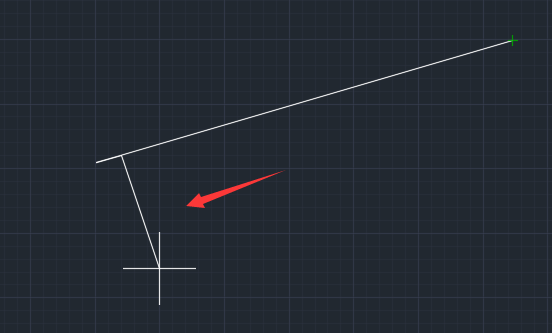

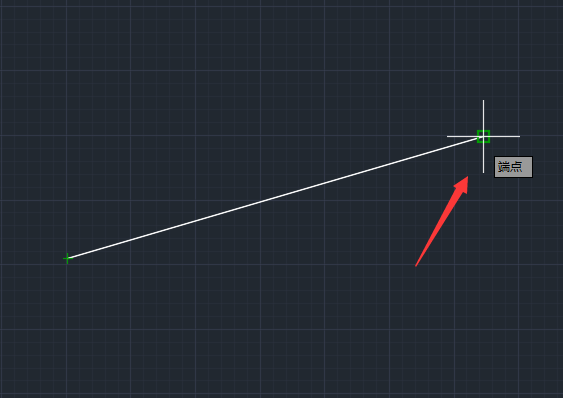

2、繼續選擇直線命令，然后選擇剛剛繪制的直線的端點，并移動鼠標到另一點上此時不要點擊，如圖所示

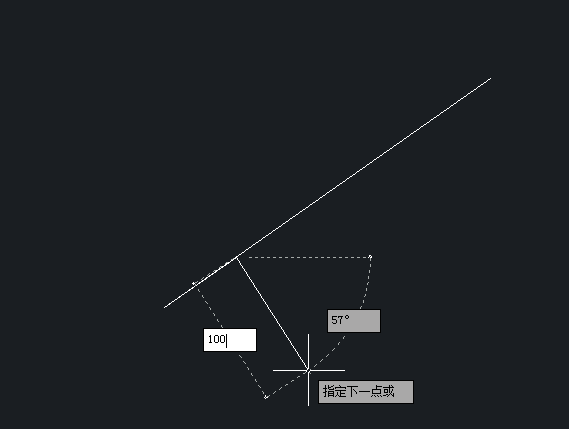

3、我們?cè)诿钶斎胄袃?nèi)輸入需要的長度，如圖所示：
4、輸入長度后可以看到我們?cè)趧倓偟闹本€上就確定了一定的距離了，如圖所示：

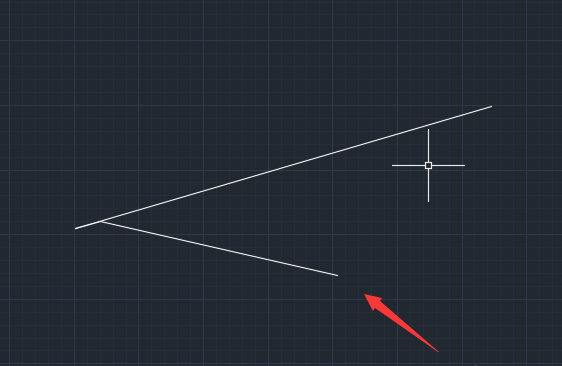

5、依照剛剛的的點我們就可以輕松地在這條直線上的一定距離上畫出直線了，如圖所示：
以上就是cad從一直線任意一點開始繪制另一條直線的教程，希望大家喜歡。
