CAD測量距離和面積的五種方法

CAD中如何測量距離和面積？ CAD圖，最重要的就是尺寸——距離（長度）、面積，這些必須做到精準無誤。通過CAD提供的查詢工具，我們可以準確的測出圖紙所繪制的精確數據，從而確定我們工作的準確度。下面我們就通過實例看一下具體的操作步驟。

一、測量距離常用的三種方法：

1、在最下方的命令行直接輸入“DIST”；

2、在菜單欄中依次選擇“工具——查詢——距離”；

3、單擊上方工具欄圖標中的“計算器”圖標，在彈出的計算器中點擊“兩點之間的距離”圖標“。

二、實例：測量一條線段長度

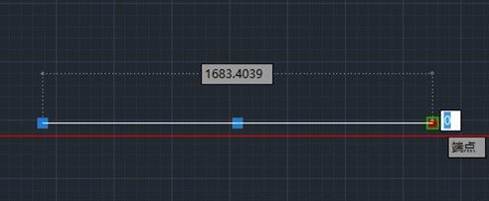

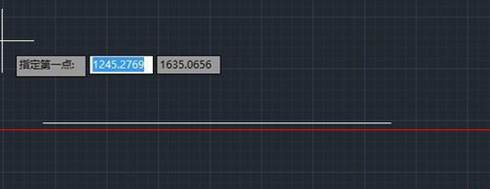

如圖所示，圖紙上有一條沒有標尺寸的線段，我們需要測量其長度，首先，命令行輸入DIST，顯示“指定第一點”后，鼠標點擊圖紙中線段的一個端點，然后再點擊另一個端點，即可看見線段上方出現準確的尺寸數據。

三、實例：測量距離

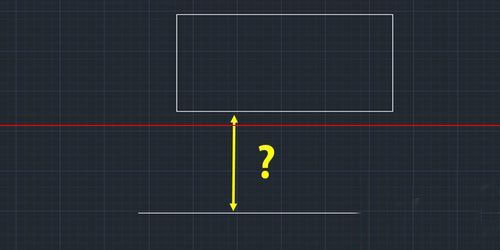

例如圖中有一個矩形、一條線段，需要測量矩形與線段之間的垂直距離是多少？

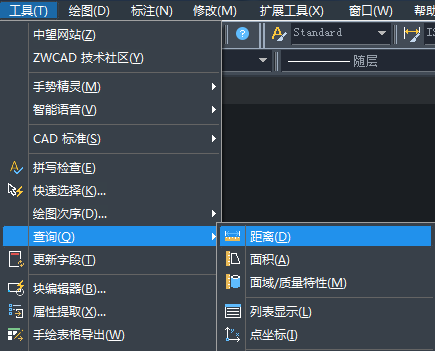

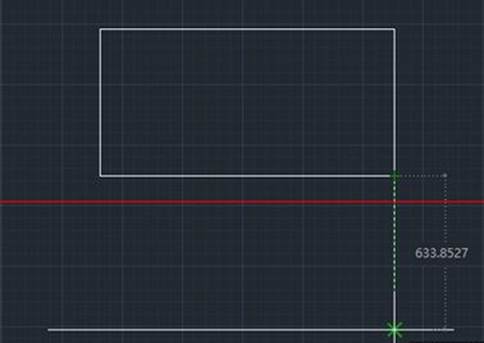

菜單欄中依次選擇“工具——查詢——距離“，然后鼠標點擊矩形右下角端點，再點擊垂直的線段上的一個點就可以看到距離數據的出現了。

四、測量面積的三種方式：

1、在命令行里輸入“MEASUREGEOM";

2、在菜單欄中依次選擇“工具——查詢——面積”；

3、在”查詢“工具欄中直接點擊”面積“按鈕

五、實例：測量一個矩形的面積

鑒于命令行中的英文不好記，我們這里使用第二種方式：在菜單欄中依次選擇“工具——查詢——面積”。

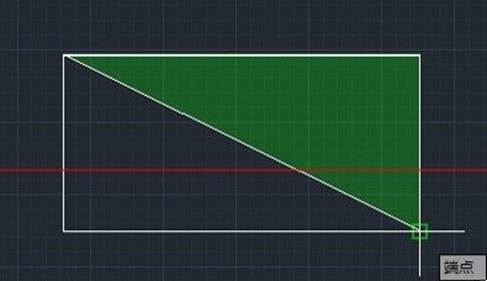

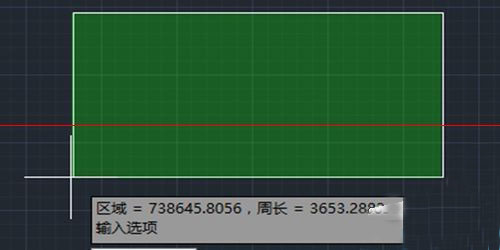

然后依次選擇矩形的四個端點，為了避免出錯，建議按照由左至右、由上到下的順序選擇端點，這樣整個矩形就會全部變顏色，回車確認后，就會發現下方出現數據框，顯示面積、周長。

以上就是CAD測量距離和面積的五種方法，希望對大家有所幫助。
