坐標數據如何在cad中展點



如若要在CAD測量工作中，用測量的原始坐標點在圖形中展點，那么如何在CAD中展點呢？小編為大家介紹一下簡單的方法



1、首先，打開cad圖形。在圖形中設置點樣式。

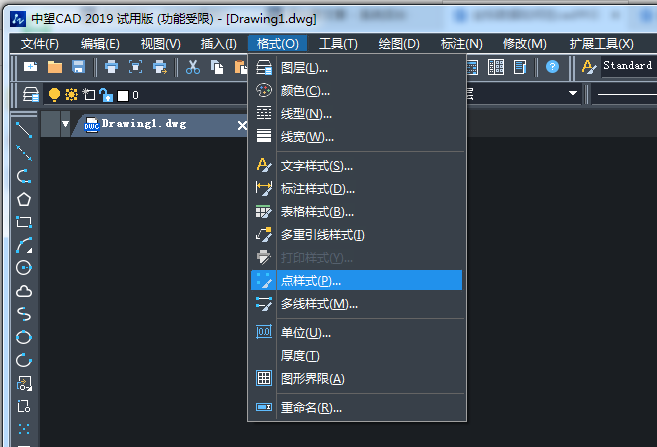

點擊格式--點樣式。

設置點樣式是為了更好的看到點。

坐標數據如何在cad中展點

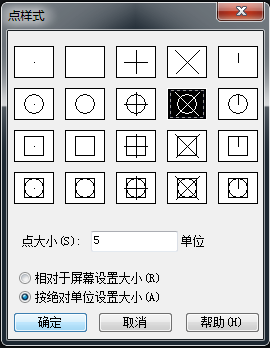

2、在彈出的窗口中選擇一個樣式，然后點擊確定。

坐標數據如何在cad中展點

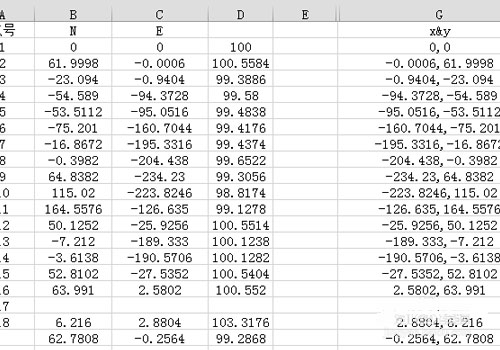

3、接著，打開測量數據文件。

注意：全站儀的N坐標對應圖紙中的Y,E對應X。

在excel表格中設置好。

坐標數據如何在cad中展點

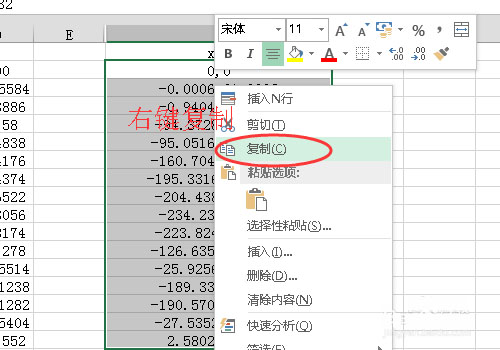

4、再然后，復制設置好的坐標數據。

在excel中復制坐標數據。

坐標數據如何在cad中展點

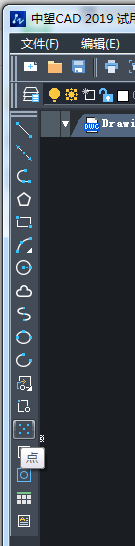

5、切換到CAD頁面中點擊繪圖工具的點。

坐標數據如何在cad中展點

6、最后，點擊命令欄，在命令欄中按Ctrl+V粘貼我們剛才復制的坐標數據。展點成功。
