CAD排水圖紙?jiān)趺串嫷y
CAD排水圖紙?jiān)趺串嫷y？接下來就跟著小編的思路一起來看看cad蝶閥畫法
1、首先,繪制一個長100，寬50的矩形

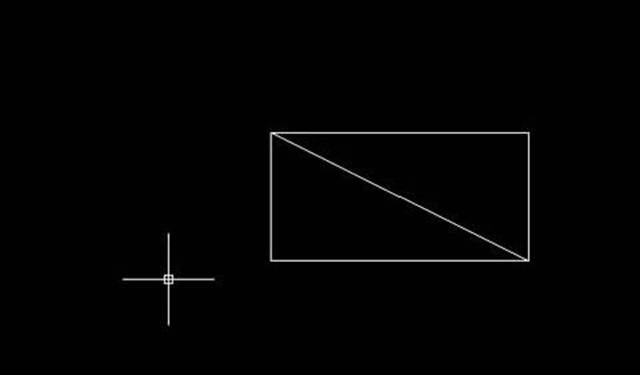

2、在矩形內畫一條從左上角到右下角的對角線

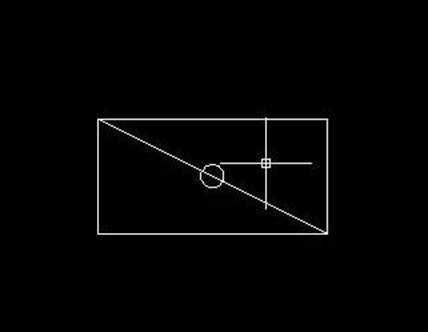

3、然后在對角線的中心繪制一個半徑為5的圓

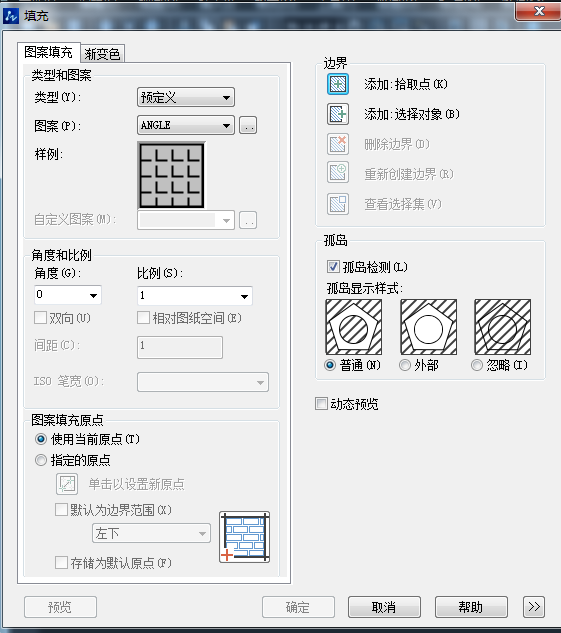

4、接著,填充圓

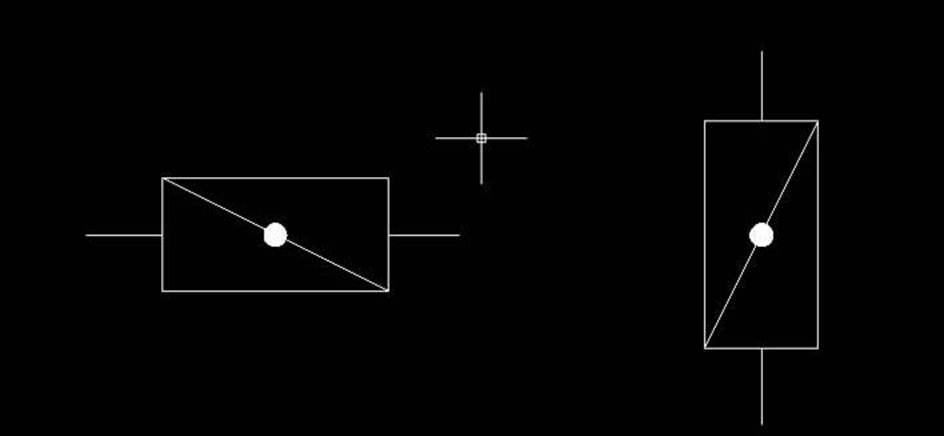

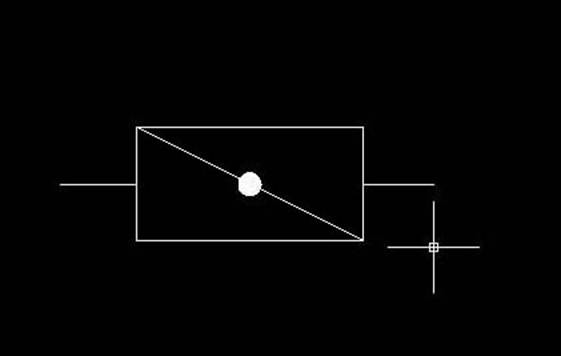

5、最后接上管線，旋轉方向，等比例縮放大小等。完成后如下圖
