CAD怎樣使Z軸歸零
經常使用CAD繪圖的人可能會遇到這種情況，有時拿到一份需要修改或深化的圖紙會發現圖上的尺寸怎么標都不正確，通常這種情況都是由于制圖的不規范導致圖形不在同一個水平面上造成的，CAD為解決這個問題提供了一個簡易的方法，就是使Z軸歸零。
下面就來看看怎么操作吧。
1、 大家打開中望CAD軟件

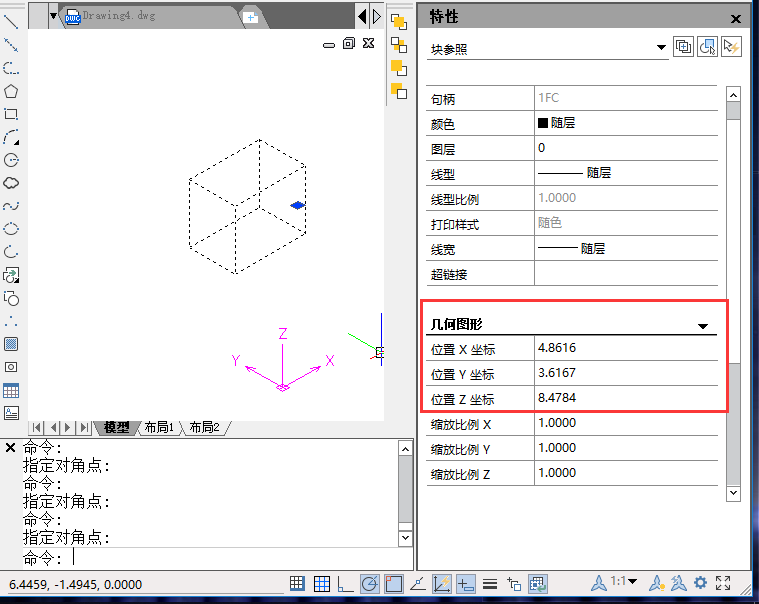

2、 此時我們可以看到立方體的Z坐標是不為零的

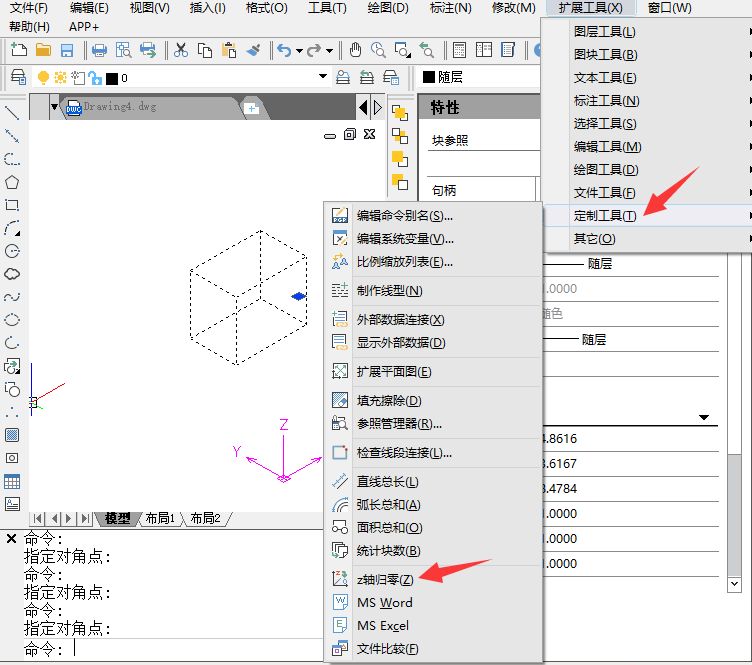

3、 點擊菜單欄【擴展工具】-【定制工具】-【Z軸歸零】按鈕

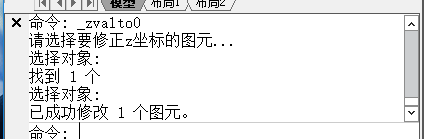

4、 然后在CAD繪圖區域選擇立方體為對象，按回車鍵，命令欄提示操作如下

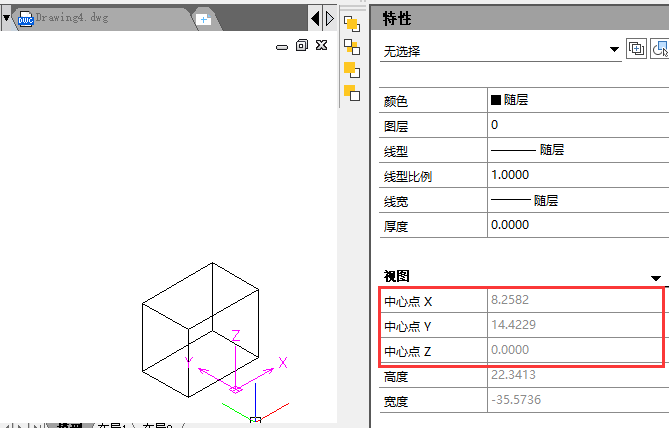

5、 修改后的圖形如圖所示
大家學會了嗎，趕緊下載中望CAD體驗體驗吧~
