圓環也可以看作是兩個同心圓，在CAD中我們可以利用【圓環】工具快速繪制出同心圓。

下面小編就來介紹一下CAD中圓環工具的幾種繪制方法。

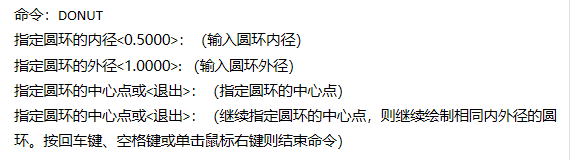

 大家打開中望CAD軟件，單擊菜單欄【繪圖】-【圓環】按鈕， 繪制圓環時在命令欄的命令輸入如下：

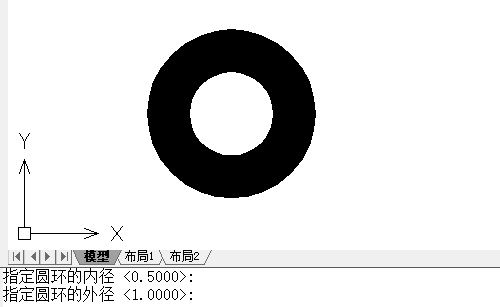

 1、 若指定的圓環內徑和外徑相等，那么在CAD中畫出一個填充的圓環

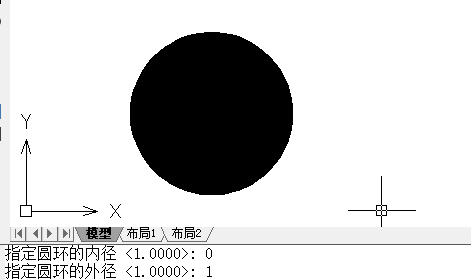

 2、 若指定圓環的內徑為0，那么畫出的是一個實心的填充圓

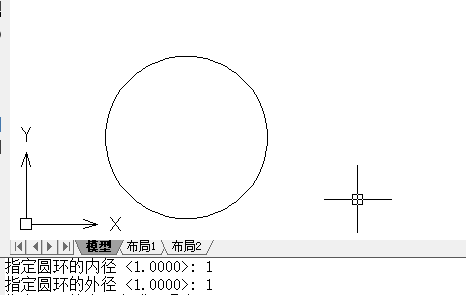

 3、 若指定圓環的內徑和外徑相等，那么畫出的則是一個普通的圓


 4、 在繪制圓環的時候，還可以利用FILL命令控制圓環是否填充，命令欄輸入如圖

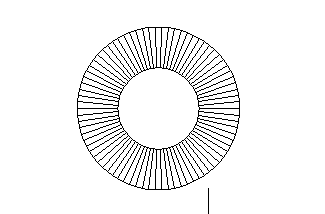

 5、 圓環填充關閉時，在CAD中畫出的圓環如圖所示：
