如圖所示，CAD的【圓】工具中提供了六種畫圓的方法，基本上滿足了我們繪制各種圓的不同需求，那么如果畫一個“切點、切點、交點”的圓，【圓】命令中沒有這個選項，那么該怎么畫呢？ 其實這個可以利用三點畫圓來完成，下面小編就以具體的實例來介紹一下繪制方法。
1、 首先，大家打開中望CAD軟件

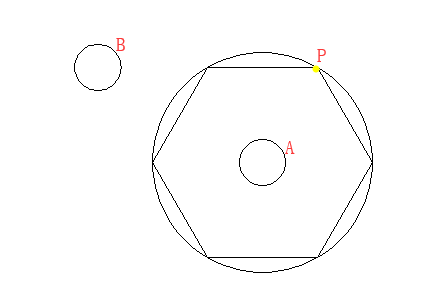

2、 打開如圖所示的文件，我們需要做的就是繪制一個與圓A、圓B相切，并過交點P的圓

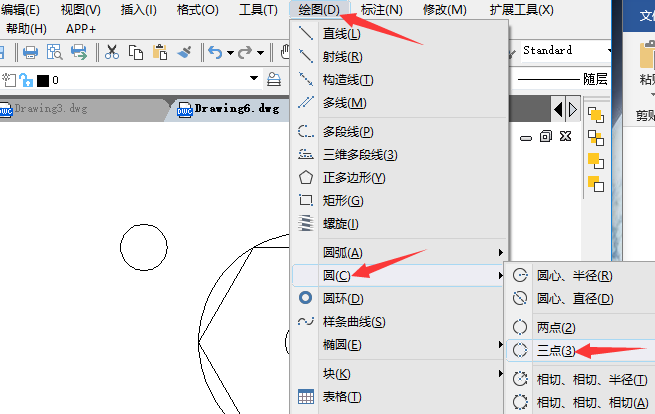

3、 點擊最上方菜單欄中【繪圖】-【圓】按鈕，選擇【三點】畫圓命令

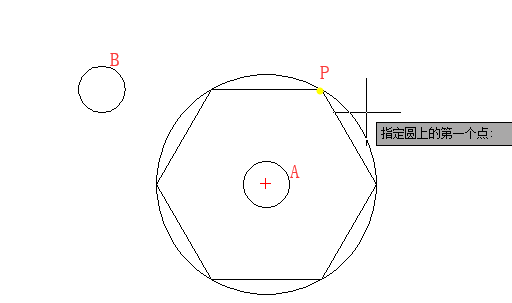

4、 指定P點為圓上的第一個點

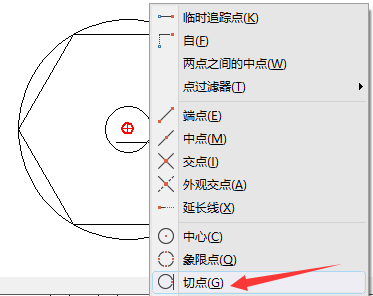

5、 在指定圓上第二個點之前按住Ctrl鍵，然后單擊鼠標右鍵，在CAD中彈出的對話框中點擊“切點”選線

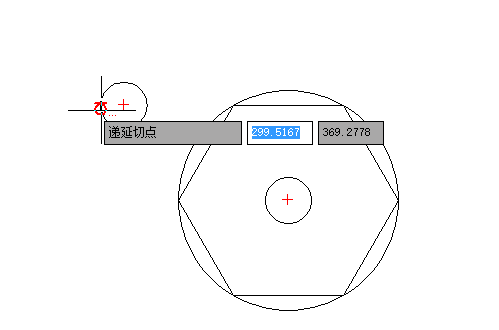

6、 然后點擊圓A上任意一點作為遞延切點；同理，在確定圓上第三個點之前，按住Ctrl鍵，然后在彈出的對話框中選擇“切點”按鈕，在圓B上選擇一點作為遞延切點即可

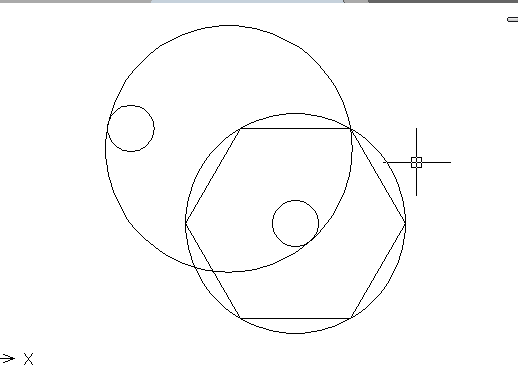

7、 最后繪制出的圓如圖
