CAD如何通過兩點確定偏移距離？

在利用CAD制圖的時候經常會碰到需要把線段進行移動或者偏移的情況，那么要怎么通過兩點確定偏移距離呢？

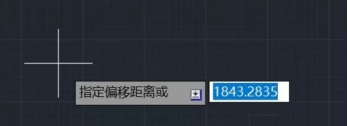

如下圖所示，在執行偏移命令后，一般情況下會提示指定偏移距離：

CAD如何通過兩點確定偏移距離？

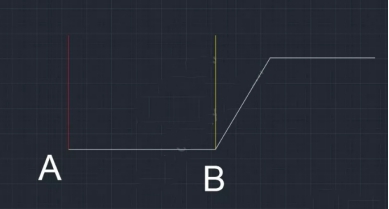

但是如果是在不知道兩點之間的距離的時候要怎么對線段進行偏移呢？如下圖，要怎么將左側的紅色線偏移到右側的黃線處？

CAD如何通過兩點確定偏移距離？



下面來講講操作步驟：

1.在命令行中輸入O，回車；



2.跟前面提到一樣，會提示指定偏移距離，但是這時不要輸入距離（因?yàn)閮牲c(diǎn)距離未知）；

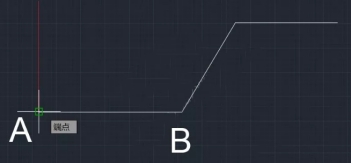

3.點擊左側的A點；

CAD如何通過兩點確定偏移距離？

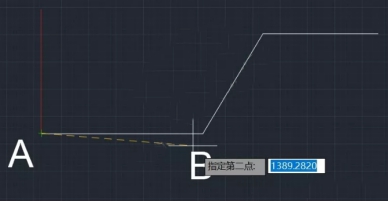

4.接下來點擊右側的B點；

CAD如何通過兩點確定偏移距離？

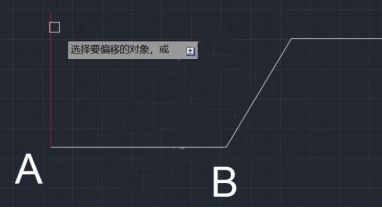

5.選中要求偏移的對象，即左側的紅色線：

CAD如何通過兩點確定偏移距離？

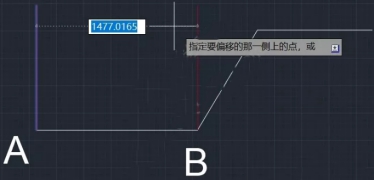

6.選中右側偏移的位置

CAD如何通過兩點確定偏移距離？

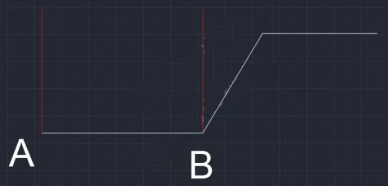

7.完成偏移操作，左側的紅線已經移動到右側指定位置啦！

CAD如何通過兩點確定偏移距離？





你學會了嗎？下次要對對象進行偏移就不怕不知道距離啦！希望對你學習CAD有幫助。







推薦閱讀：CAD快捷鍵

推薦閱讀：CAD制圖初學入門
