CAD中相貫線的畫法
相貫線的畫法小伙伴們知道多少呢？相貫線的畫法有很多種，有復雜的，也有簡單的，本文也給小伙伴們介紹一些相貫線的簡單畫法。

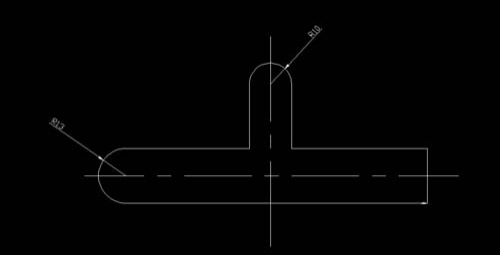

1． 呃…我們以“一個長度10為半徑和一個長度13為半徑的流道相交”作為例子吧！

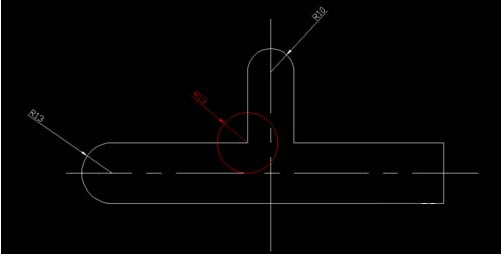

2． 以長度13的半徑為半徑，再以長度為10的半徑與13的半徑相交的左側的交點為圓心畫一個圓先

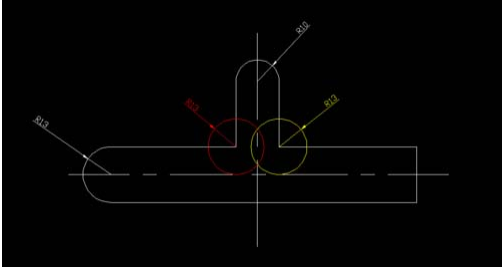

3． 然后，再以長度13的半徑為半徑，再以長度為10的半徑與13的半徑相交的右側的交點為圓心畫一個圓

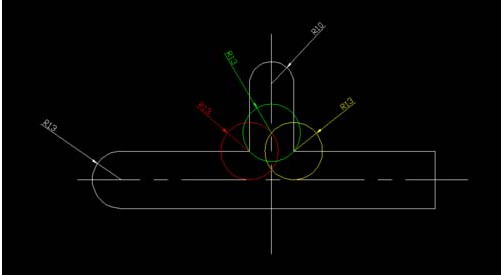

4． 之后，以上面畫的兩個圓的交點為圓心，以長度13的半徑畫出第三個圓，如下圖綠色的圓：

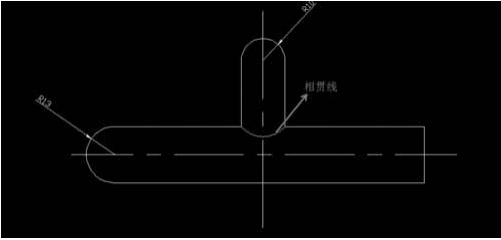

5． 刪除多余的線條，綠色圓的弧線就是相貫線啦！
