CAD快速繪圖技巧
CAD不規則圖形繪制技巧，在CAD中我們有時需要從掃描圖上描一些不規則的圖形，或者要自己設計一個簽名，用直線或多段線命令太費勁，不僅畫起來不那么得心應手，還要不停地回車確定點坐標，那CAD是否提供了隨手畫的功能呢?
答案是肯定的。雖然我們在菜單里找不到這個命令，但這個功能卻已經伴隨CAD很多年了，而且有兩個命令名：SKETCH(草圖; 素描)和FREEHAND(徒手畫)。兩個命令是相同的；CAD的徒手畫就是根據光標的移動繪制的一系列連續的線段。徒手畫由多條直線段所組成，在開始繪圖前，必須設置最短線段的長度，也就是命令提示的“記錄增量”。紀錄增強卻小越短，草圖就越精確，但太短的線段會大幅增加文件的大小。，默認值是1，自己可以根據描繪精度的需要進行設置，也可以直接在圖中拾取一段長度作為記錄增量。
徒手畫的基本操作步驟

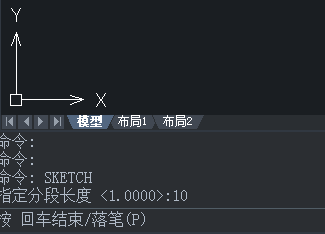

1. 輸入SKETCH或FREEHAND，回車。
2. 設置記錄增量，也就是基本線段長度。可以輸入長度值，也可以在圖中拾取。
3. 單擊，指定起點，開始描繪。
4. 移動光標，繪制暫時的徒手描繪草圖。
5. 單擊，相當于提筆停止描繪。
再次單擊可以繼續繪制其他圖形，如果繪制錯誤，可以輸入E后移動光標擦除剛繪制的線段。輸入R(記錄)或回車可以結束繪制并將繪制的圖形保留在圖中。
