CAD標注較簡單，但是如果想讓圖紙看起來更美觀，普通的標注是不能滿足要求，這時候需要對CAD標注樣式做一些設置，該如何操作呢？ 具體步驟如下;
一、設置“標注樣式”
1、打開CAD軟件，接著打開需要標注的圖紙。

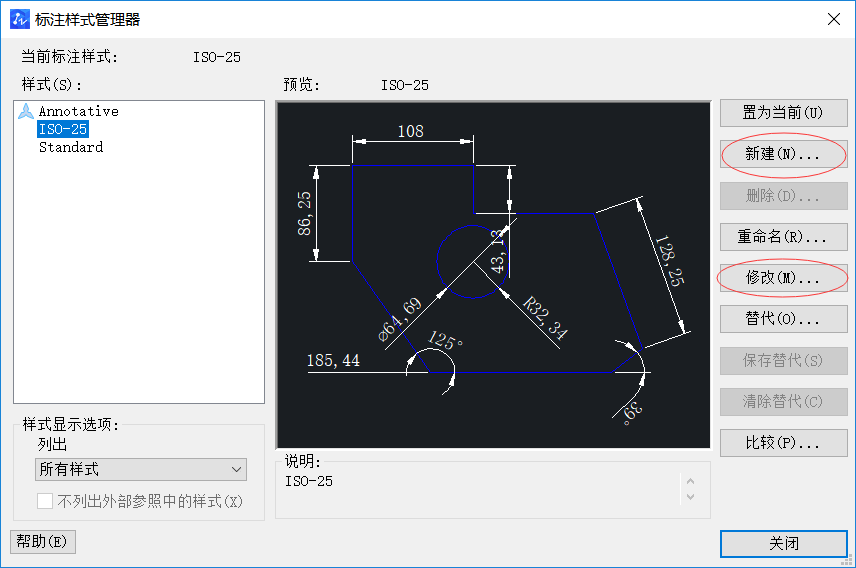

2、按鍵盤快捷鍵“D”,調出標注樣式管理器對話框或者可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式，當然也可以選擇“新建”一個全新的。

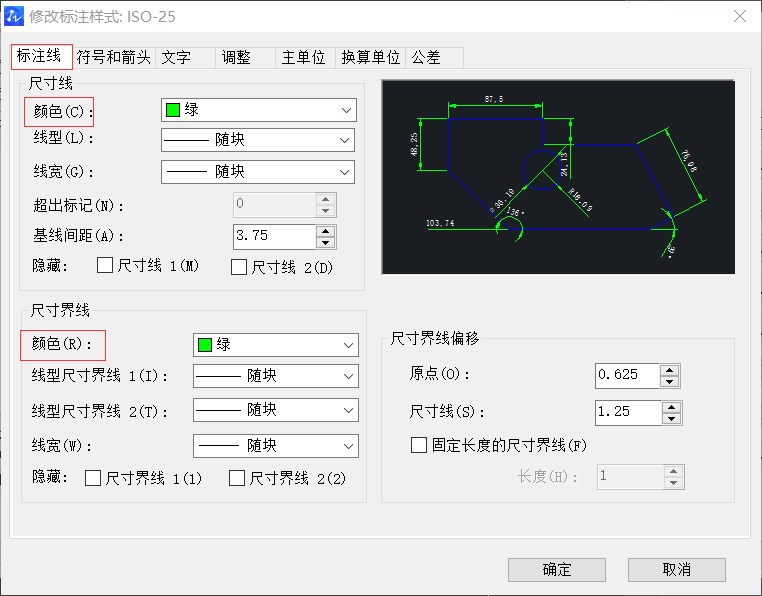

3、點擊修改后，進入“標注線”設置：“尺寸線”指數字下的橫線（箭頭和尺寸線是同樣的顏色）；“延伸線”指2根長豎線。如下圖所示。

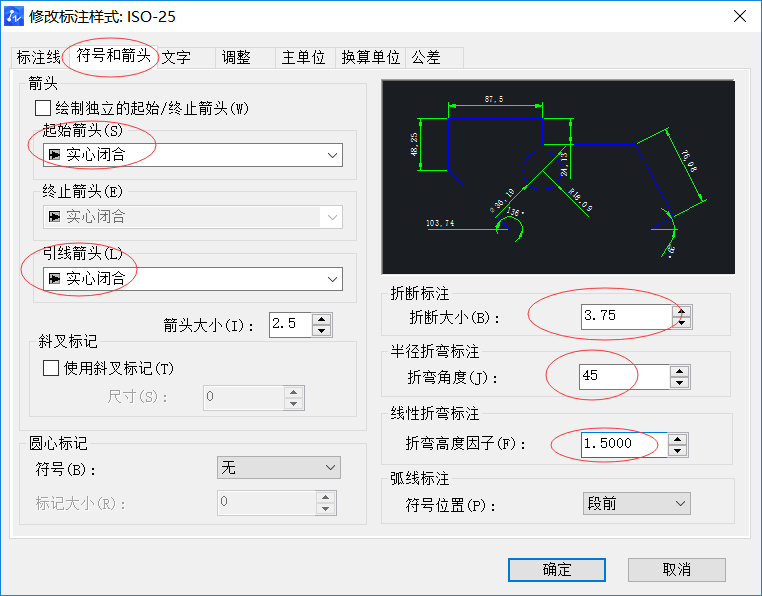

4、進入“符號和箭頭”設置：先修改箭頭的樣子，然后修改箭頭的大??；圓心按習慣選擇，影響不大。其他的如下圖進行設置

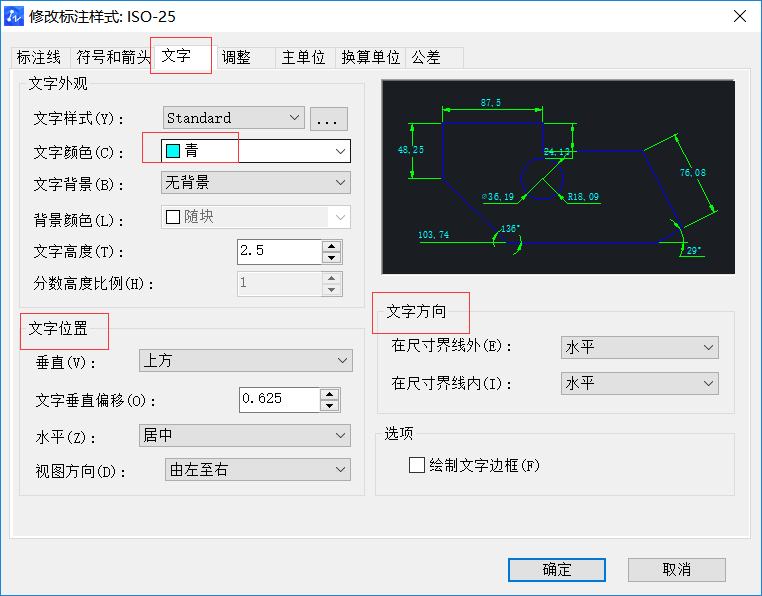

5、進入“文字”設置：首先選文字樣式，主要就是選字體，點“...”進入，選宋體或其他的字體；然后修改文字大小3.4；

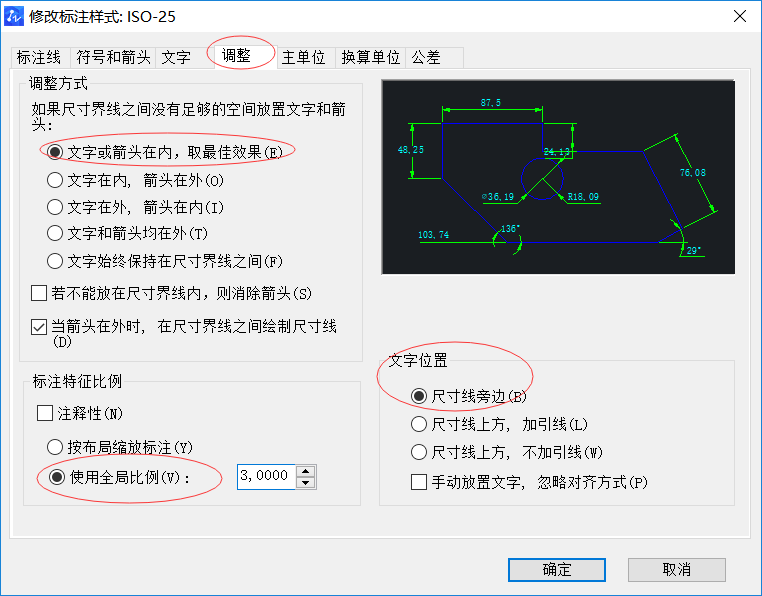

6、進入“調整”設置，調整文字位置、標注特征比例等，如下圖所示。

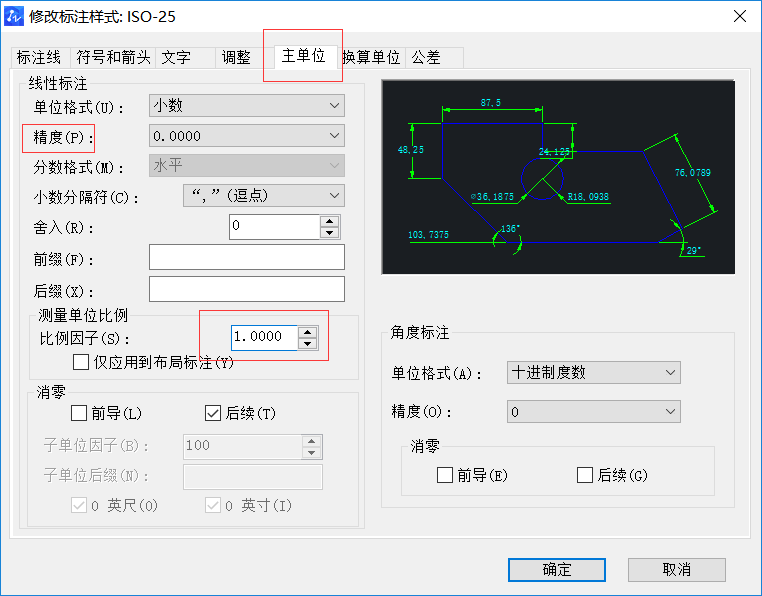

7、進入“主單位”設置：這里有2個精度，一個是線性尺寸，一個是角度尺寸。對于精度較高的制圖，一般要選擇精確到小數點后兩位。如下圖所示設置。
8、點擊確定，回到標注樣式管理器對話框，將修改好的標注樣式“置為當前”，這樣下次標注就默認使用這個標注樣式了。
二、開始標注
1、完成標注樣式修改后，就可以開始對圖紙進行標注了。
“線性標注”快捷鍵“dli”
“直標注”快捷鍵“ddi”
“半徑標注”快捷鍵“dra”
“連續標注”快捷鍵“dco”
注意事項：標注的時候要根據實際來標注。
關于CAD如何提高標注的美觀性的設置方法分享到此，相信同學們都有所收獲。
