把CAD附著并縮放圖像的方法
在CAD中IMAGE指令，是指啟動選擇圖像文件的對話框，把多種格式的圖像附加到圖形中或者把它從圖形中分解出來。

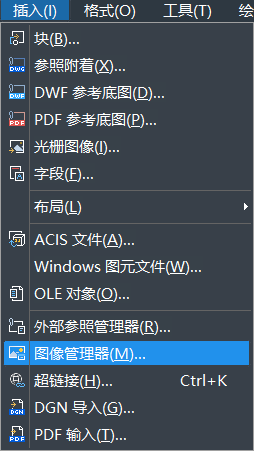

1． 第一步把CAD軟件打開 然后點擊界面菜單欄上的“插入”-“圖像管理器”或者直接在命令行輸入IMAGE快捷鍵命令后回車，如下圖所示：

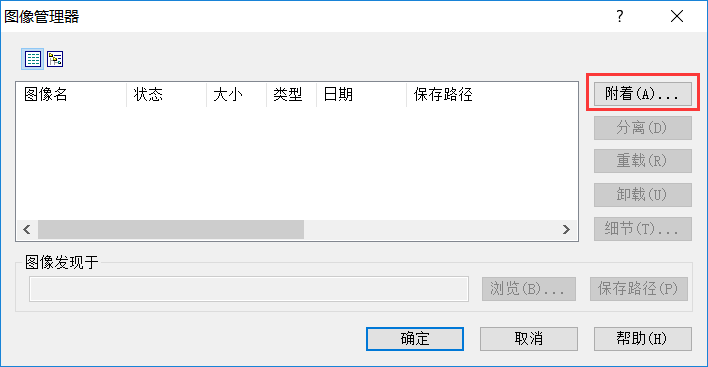

2．接著在“圖像管理器”對話框找到“附著”的選項，如下圖所示：

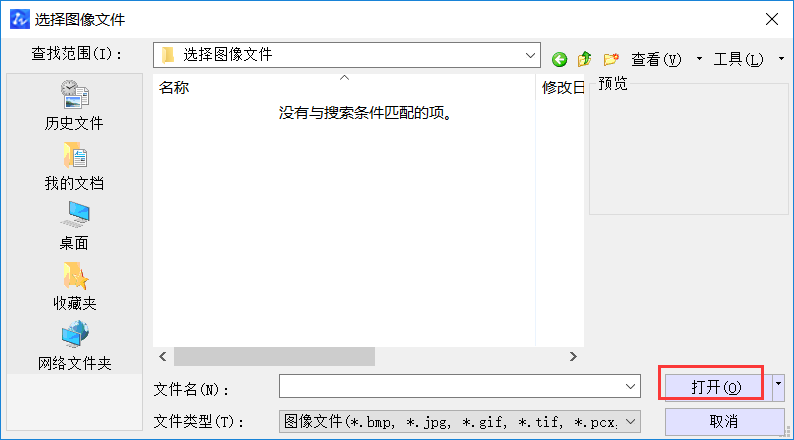

3．CAD系統打開的“選擇圖像文件”對話框中，選擇我們所需要附著到當前圖形中的圖像文件，點擊“打開”，如下圖所示：

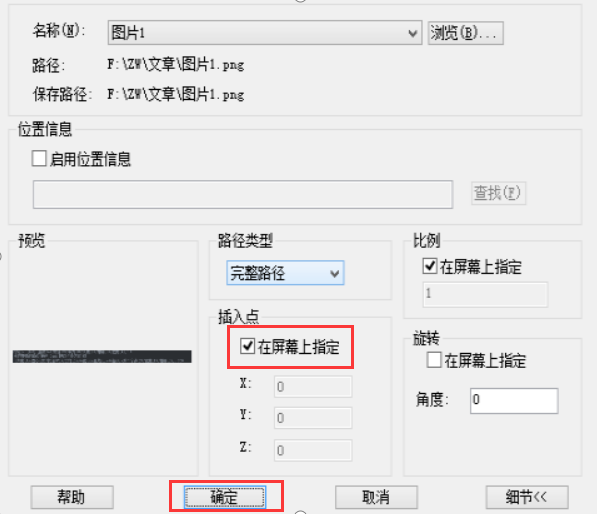

4．CDA系統會打開“附著圖像”的對話框，勾選“在屏幕上指定”的復選框，任意點擊界面一處為插入點，然后調整縮放比例計旋轉角度，最后點擊“確定”，就可以附著并縮放圖像了，如下圖所示：
以上便是關于怎樣把CAD附著并縮放圖像的步驟方法，正在學習CAD的小伙伴們可以多多學習掌握這些技巧，可以幫助大家在使用CAD時更加方便快捷。
