在使用CAD軟件制圖的時候，會遇到需要在圖形的頂角處建立斜面邊，即倒角的情況。在CAD中有一個專門用于建立倒角的命令，就是CHAMFER命令，這個命令可以幫助我們在兩條同性質的線段之間快速地建立一條表示倒角的斜線。CHAMFER命令有兩種建立倒角模式：距離模式和角度模式。本文將帶大家了解如何運用CHAMFER命令的角度模式建立倒角。
1.打開中望CAD，繪制一個矩形，縮放到合適位置；

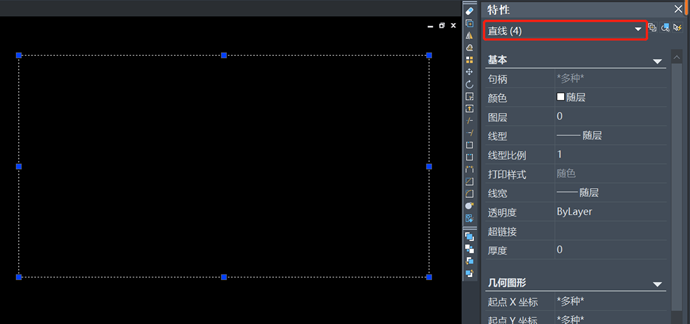

2.用分解工具分解矩形為四條線段；
3.啟用倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；
4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；
5.在命令行中輸入【A】，按回車鍵確認，開啟角度模式；
6.指定第一條直線的倒角長度：輸入數字【15】按回車鍵確認；
7.指定第一條直線的相對角度：輸入數字【60】按回車鍵確認；
8. 確定長度與角度后輸入【M】，按回車鍵開啟多個模式；

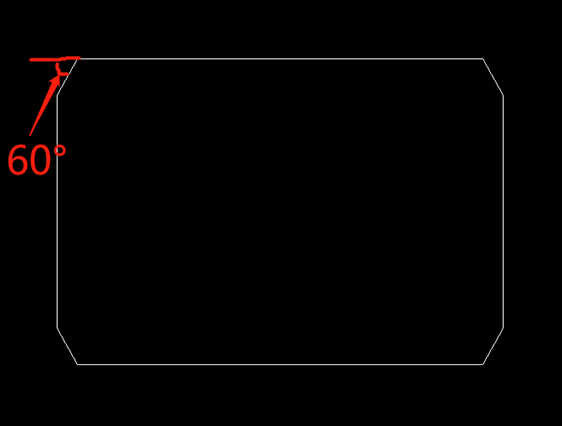

9.一次選擇需要倒角的直線，直到矩形的四個頂角都完成倒角后，按回車鍵結束倒角命令。

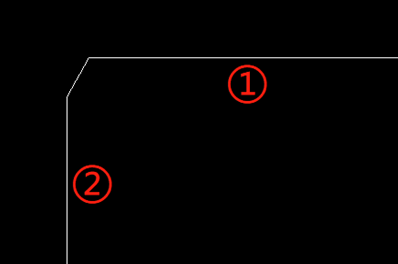

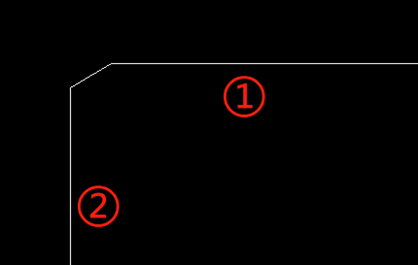

使用指定角度的方式建立倒角時需要注意，設置的距離和角度值與進行倒角時選擇的對象順序有關，如下圖所示，先選擇直線①后選擇直線②的效果如左圖，先選擇直線②后選擇直線①的效果如右圖。
以上就是CAD中運用CHAMFER命令的角度模式建立倒角的方式，希望對你有所幫助！
