在鈑金設計過程中，因為每一處折彎都會有折彎半徑，因此兩個凸緣交界的位置會產生縫隙，其大小與折彎半徑成正比。從零件功能和外觀角度的來看，這些縫隙是整個鈑金零件的瑕疵，需要妥善處理。

中望3D能夠方便快捷地處理好這種凸緣交界處的縫隙問題。與其他三維CAD軟件不同，中望3D在處理這個瑕疵的時候，不需要多次設置，只需要通過其鈑金模塊中的閉合角命令，進行一次設置操作，即可達到縫隙修復的目的。

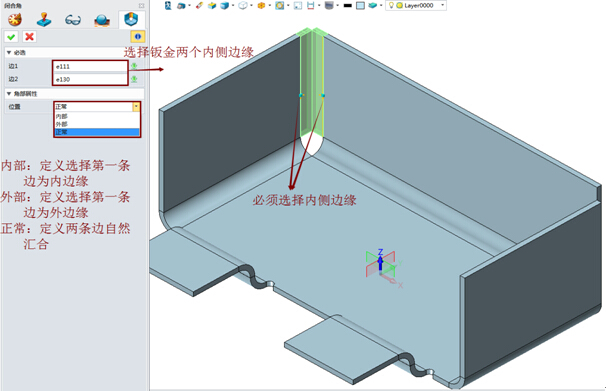

首先，單擊工具欄“鈑金模塊”的“閉合角”命令，系統將彈出“閉合角”對話框，閉合角生成的位置有內部、外部、常規三種選擇，詳細操作方法及設置大家可以參照圖1。


圖1  中望3D閉合角設置界面

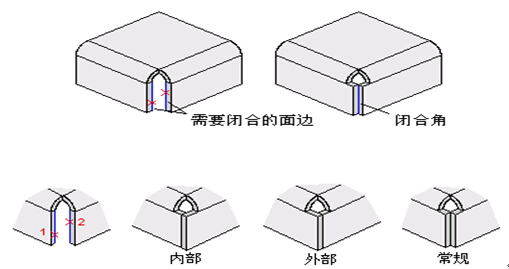

圖2是中望3D中的相關閉合角類型，設計師可以根據需要進行選擇。


圖2  中望3D閉合角類型

另外，在中望3D中進行閉合角操作時，有兩點是需要注意的：

第一，創建閉合角時，必須選擇鈑金的內側邊緣，若選擇外側邊緣或者其他，則無法生成閉合角特征。

第二，必須同時選擇兩個相交凸緣的邊緣，這樣可以一次就完成修復。

中望3D鈑金模塊中的閉合角功能，操作簡便快捷，無需太多繁瑣的操作，通過一次的設置即可完成閉合角特征，大大提高設計師的工作效率。
