有一家做大型風管的企業，在管件與管件之間的銜接部分，也就是法蘭要用鈑金設計，而且是屬于天圓地方的那一種，如果我們應用常規的鈑金功能是不能完成這樣的一個設計的，在中望3D2012的鈑金模塊當中，提供了一個鈑金放樣功能，可以方便CAD/CAM用戶進行這種類型的設計。

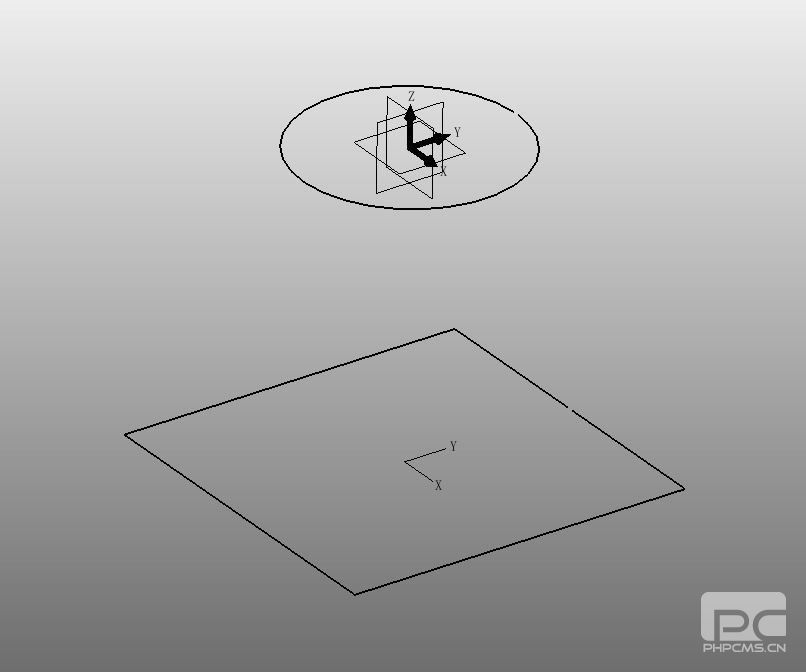

我們可以先進行一下草圖的繪制，繪制的草圖效果如下圖：

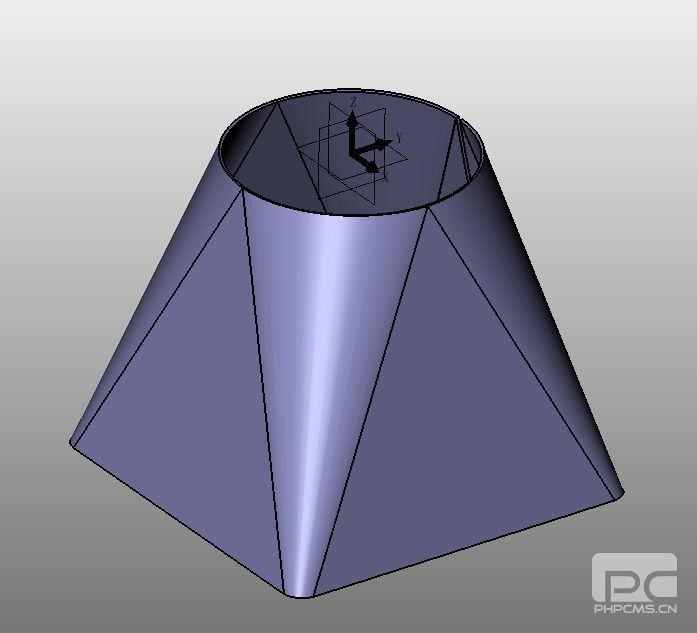

之后我們就可以點擊“放樣鈑金”這個功能，然后選擇草圖，得到我們需要的鈑金效果，如下圖：

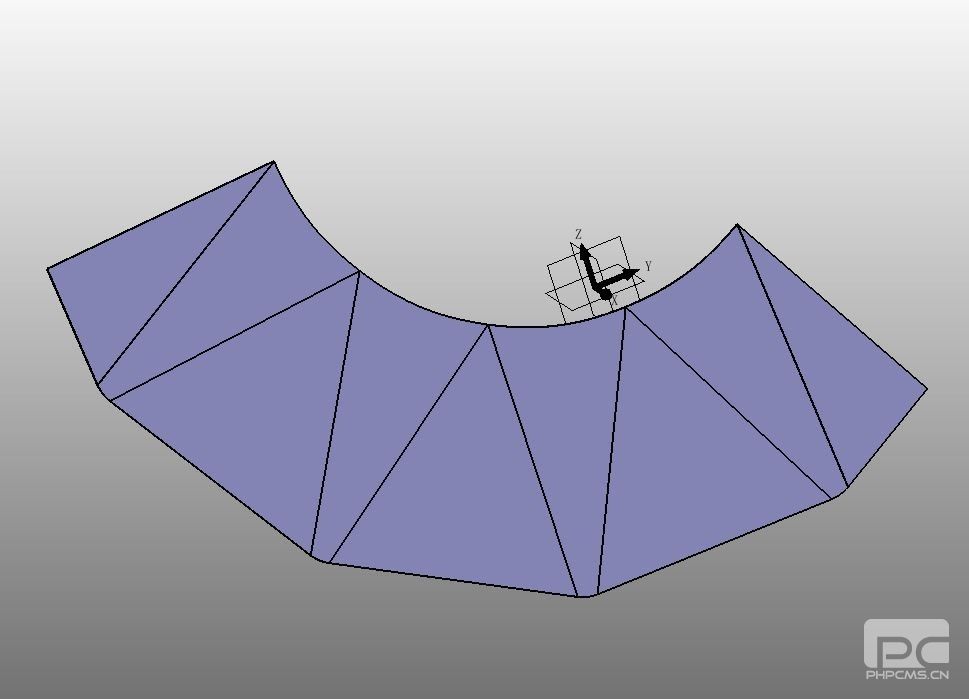

我們做好這個鈑金之后，同樣可以進行鈑金的展開，來計算外形和面積，如圖：

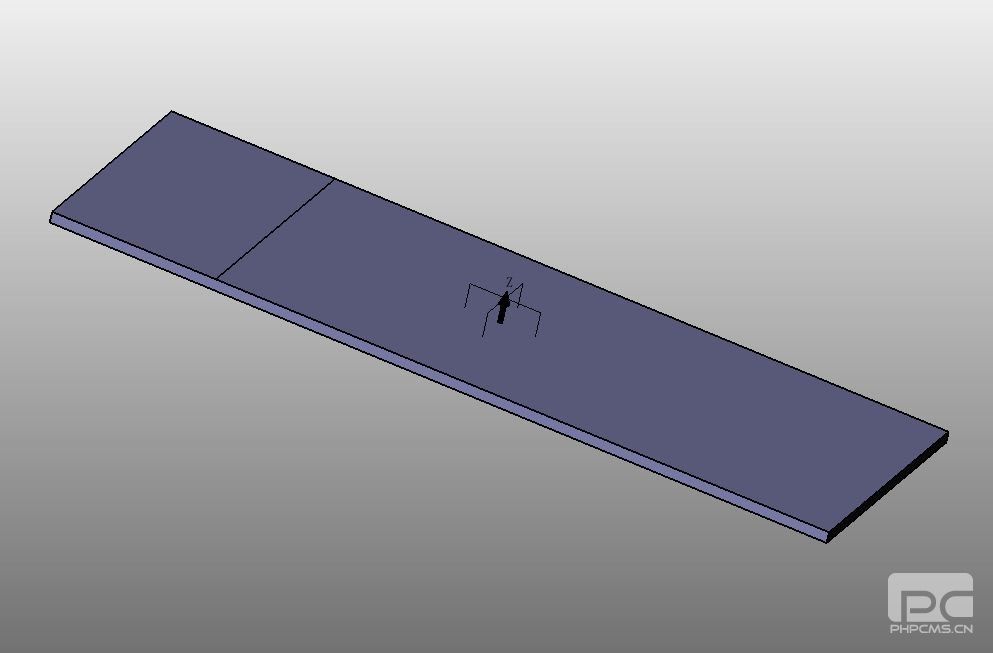

當然，作為一款高性價比的CAD/CAM軟件，在中望3D中還有很多的鈑金功能，在2012版本中同樣也加入了一個按線折彎的功能，并且支持0半徑折彎，我們可以繪制一張圖，如下圖：

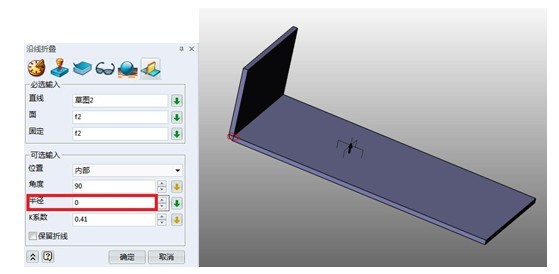

我們可以點擊“沿線創建折彎”這個功能，在參數對話框中選擇我們需要的，例如0半徑，我們需要的折彎線，就會得到我們需要的結果，如下圖：
通過以上的方式，我們可以得到各種各樣的鈑金樣式，對于我們的生產起到了促進的作用，讓我們的CAD/CAM設計更加的方便多樣，輕松便捷。
除了實用的鈑金功能之外，中望3D2012還有全新的Ribbon風格UI界面，導入step文件速度提升了10倍，顯示引擎提升了3倍，擁有全流程的塑膠模具解決方案，以及新增了2軸車功能。相信它會帶給廣大CAD/CAM用戶全新的CAD/CAM設計體驗！
