中望3D作為高性價比的CAD/CAM一體化解決方案，能夠幫助企業實現CAD設計和CAM加工的無縫對接，此次三維CAD教程就是跟大家分享，如何巧用中望3D 中STL文件輸入和利用來提高CAD/CAM編程效率，具體的三維CAD/CAM操作如下：

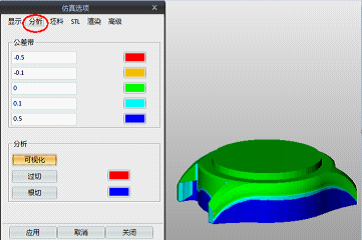

       目前在中望3D中檢查過切的方法是，通過“輸出→仿真→開始仿真”查看實體仿真結果，點擊界面左下角的“選項”按鈕，選擇“分析”，可以用顏色來分析過切與根切。



\





       過切檢查只是實體仿真結果的功能之一，我們也可以將仿真結果輸出成STL文件作為背面開粗毛坯之用。圖2這個表殼零件正背面的分界線非平面，不便于人工判斷背面開粗的坯料，通過我們軟件自動算出來的毛坯，可以最大程度的避免背面開粗時走空刀，優化下一個夾位的刀路。

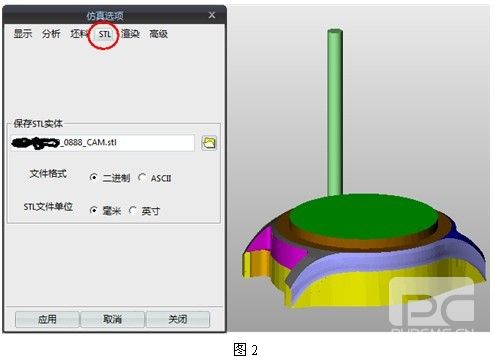

       如圖，選擇保存位置后，點擊“應用”輸出STL文件。



\

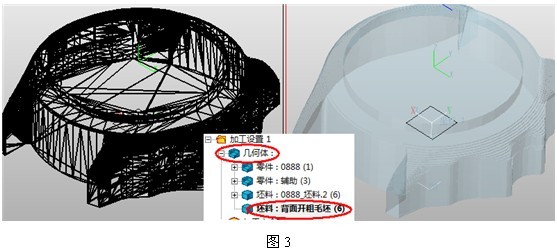

       新建一個“對象”，將剛才輸出的STL文件導入進來；將這個對象調入到CAM環境下，“加工設置→幾何體→選擇剛才新建的對象”。默認調入進來的類別是“零件”，右擊選擇“編輯類別”將類別改成坯料。



\

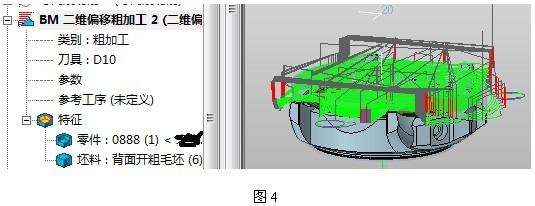

       在開始編背面開粗工序的刀路時，特征選擇還是原來的零件，毛坯則選擇我們剛調入的STL文件，生成刀路如下：



\





       從上圖可以看出，利用實體仿真輸出的STL文件作為毛坯，可提高編程效率，降低人為判斷錯誤的風險。

       通過以上的例子，說明中望3D的 CAD/CAM功能在實際三維CAD設計和CAM加工中，能夠切實提升工程師的CAD設計工作效率。也歡迎各位在使用中望3D過程中，發現更多的CAD/CAM操作技巧，與中望技術社區（www.zwcad.com/jishushequ）的會員共同分享你的成果！
