由于齒輪是一種參數化的零件，它的形狀，可以由模數、齒數、壓力角、齒頂高系數、頂隙系數以及齒寬完全確定。如何能合適、正確修改齒輪的參數化數值，改變齒輪的形狀，從而生產出符合企業的所需要求規格？成為制造業設計CAD工程師們共同關心的問題。本文將詳細介紹怎么通過三維cad軟件快速解決以上問題。

       本文以易學易用的中望3D為例，為讀者提供了齒輪的方程公式也可以自定義齒輪方程公式參數模板，給CAD設計師在設計齒輪時帶來了更高的效率。由于中望3D具有自帶的“邊學邊用”學習系統，因此非常適合三維CAD初學者使用。下面讓我們來看看，工程師們是怎么用中望3D進行漸開線齒輪的快速三維CAD建模：

       1、首先，我們根據下例參數定義齒輪

       模數：4

       齒數：24

       壓力角20度

       內孔徑45

       鍵槽12*3.2

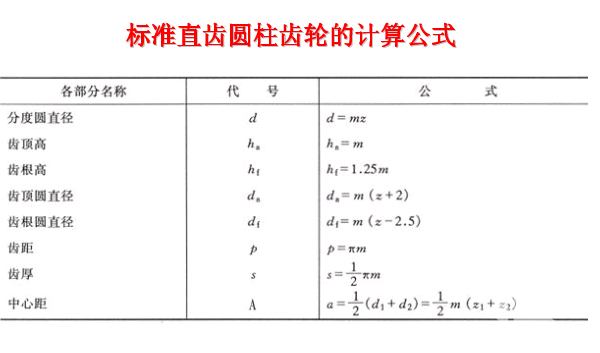

       2、齒輪計算公式

\

       3、根據齒輪計算公式建立圓柱體

       齒頂圓直徑=4*（24+2）=104

       分度圓直徑=4*24=96

       齒根圓直徑=4*（24-2.5）=86

       基圓直徑=cos(20)*d=90.2

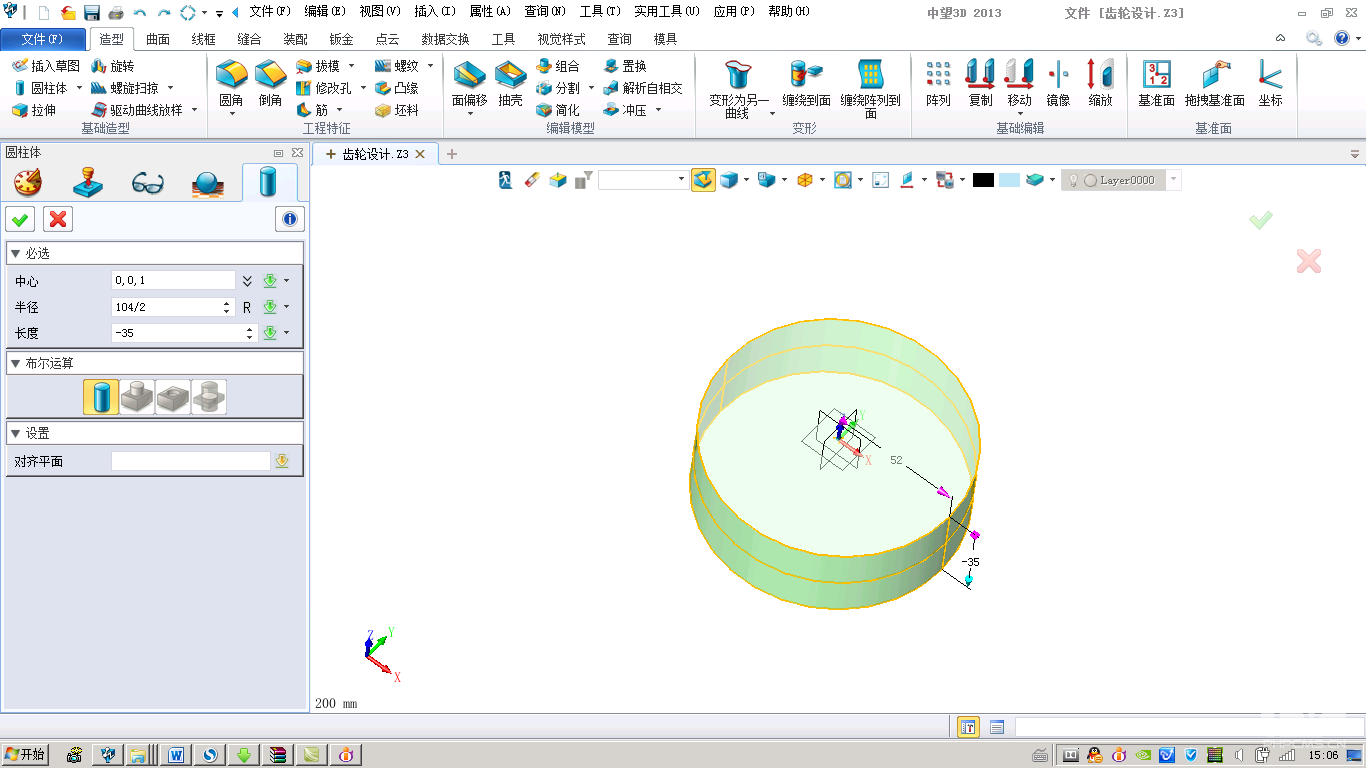

       4、緊接上步操作，接下來需要跟據齒輪參數定義圓柱體，如下圖

\

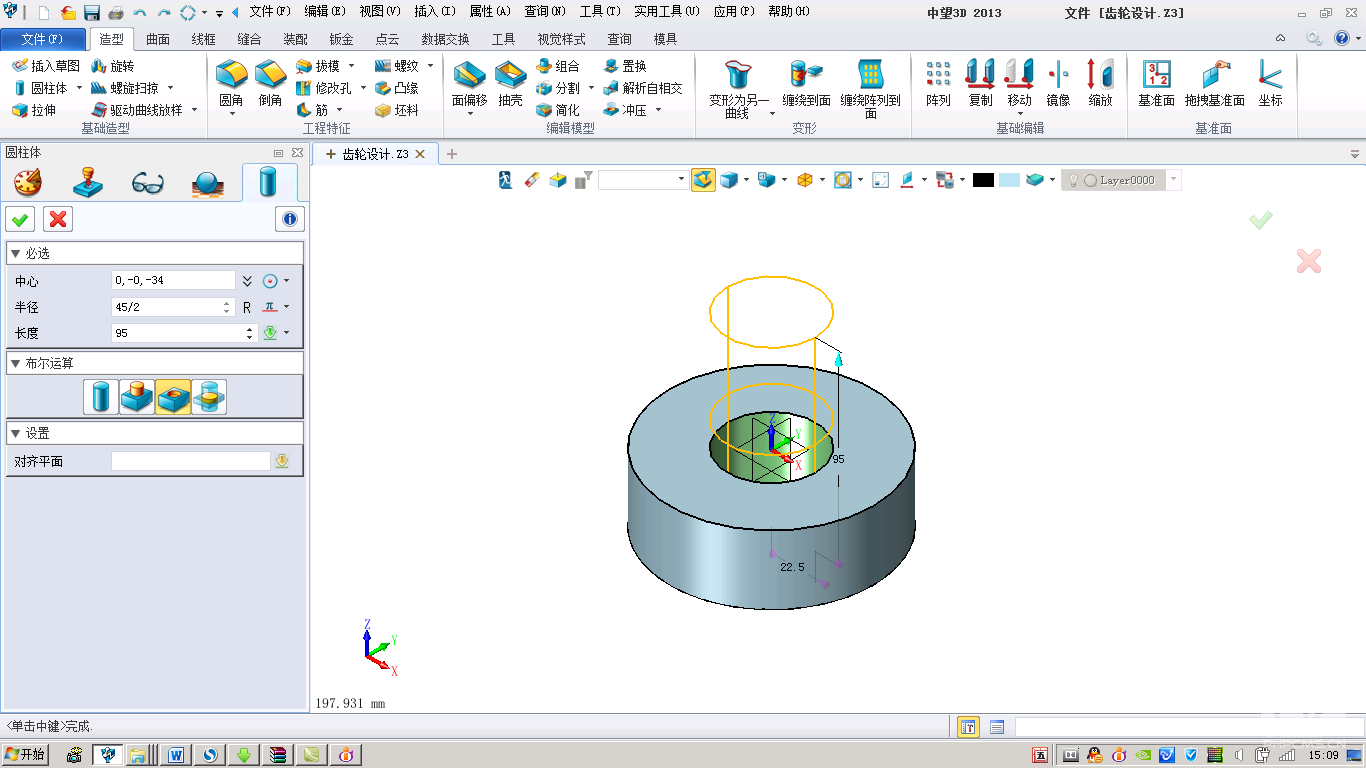

       5、還需要跟據齒輪參數定義內孔，如下圖：

\

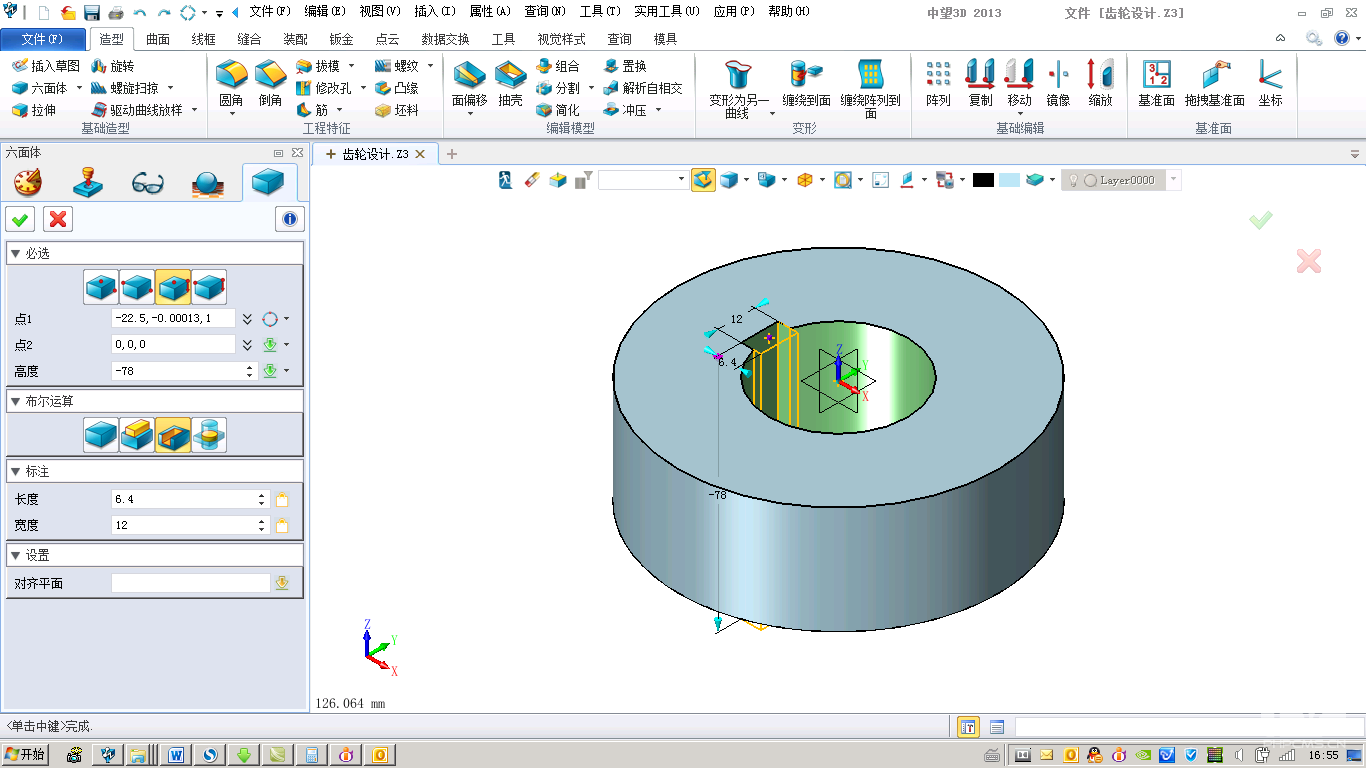

       6、接著完成定義鍵槽，如下圖：

\

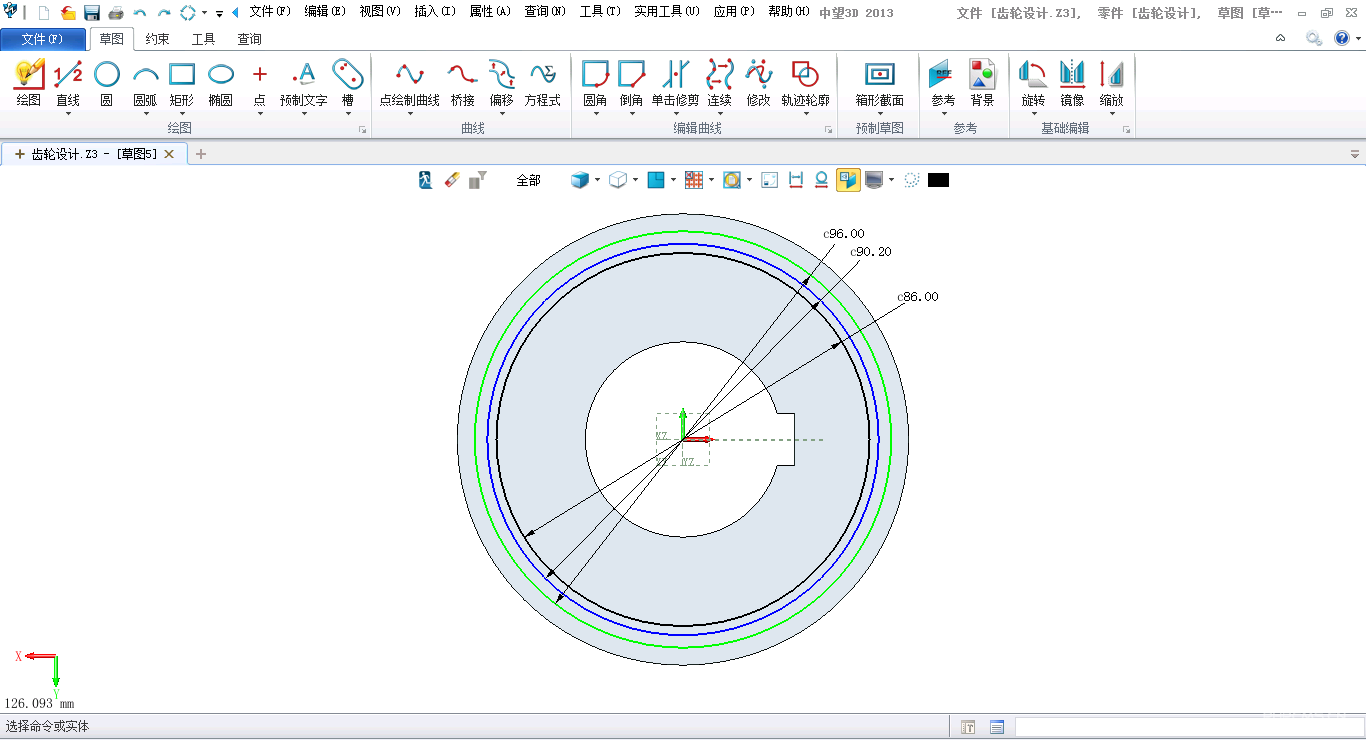

       7、進入草圖，畫分度圓，齒根圓，基圓，如下圖：

\

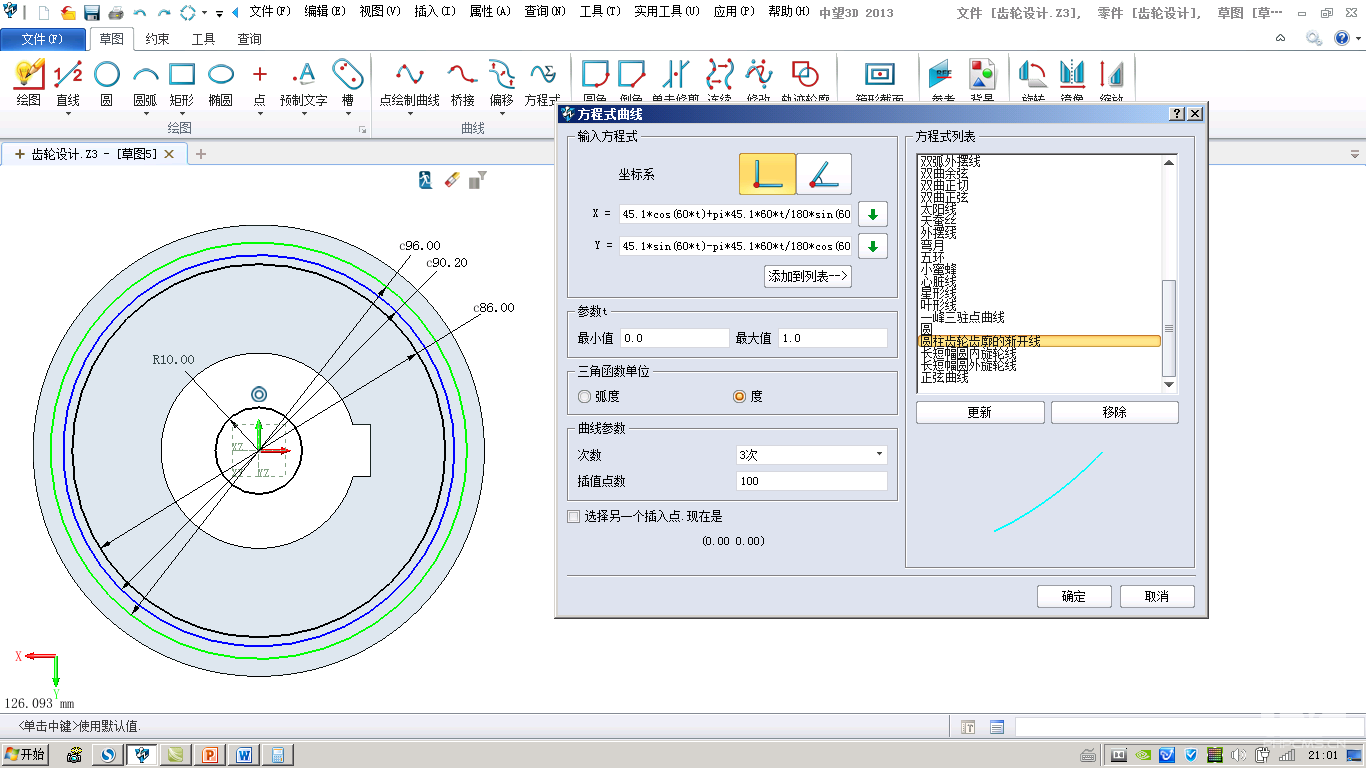

       8、在這里中望3D提供了漸開線齒輪的方程公式也可以自定義公式，給設計師在設計齒輪帶來了更高效根據圓柱齒輪漸開線方程，填寫方程參數，如下圖：

\

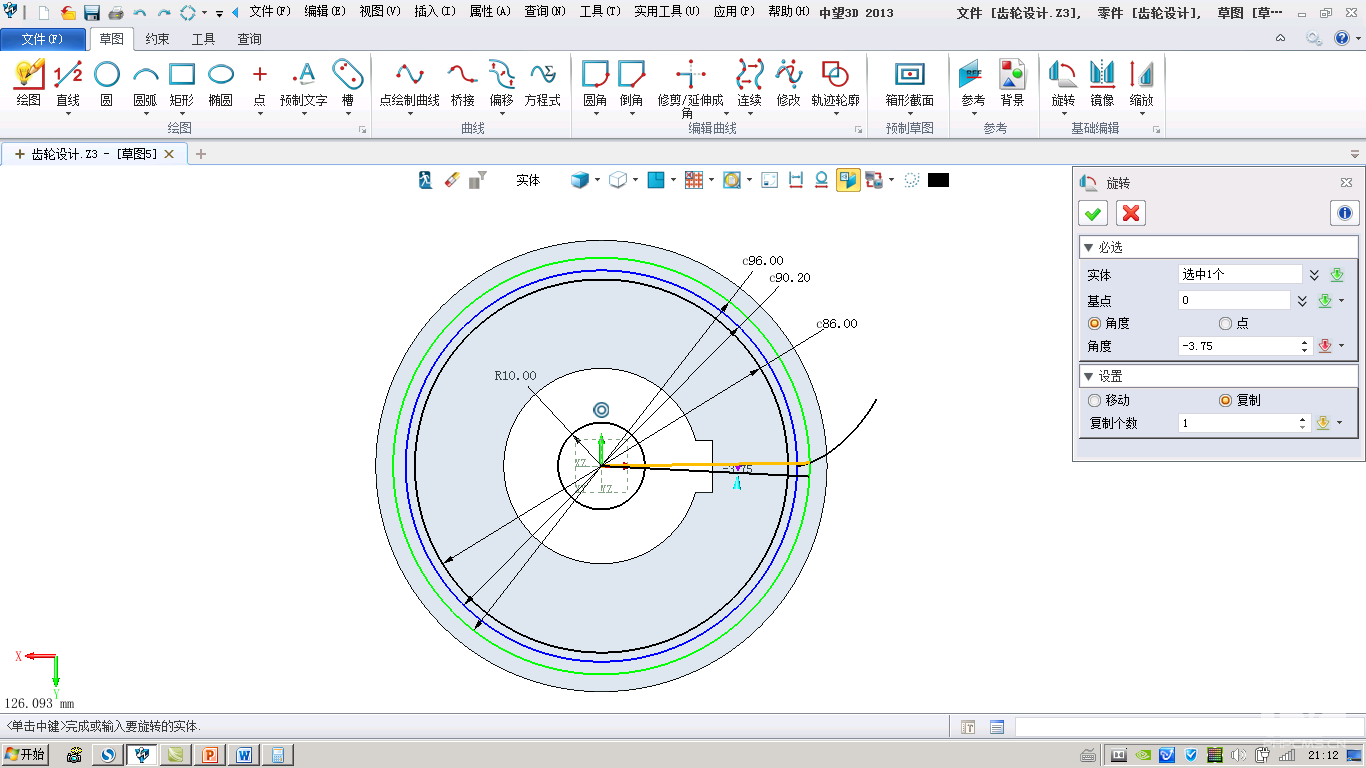

       9、建立圓柱齒輪漸開線，跟據角度與齒數、模數定議兩個齒間距角度3.75

\

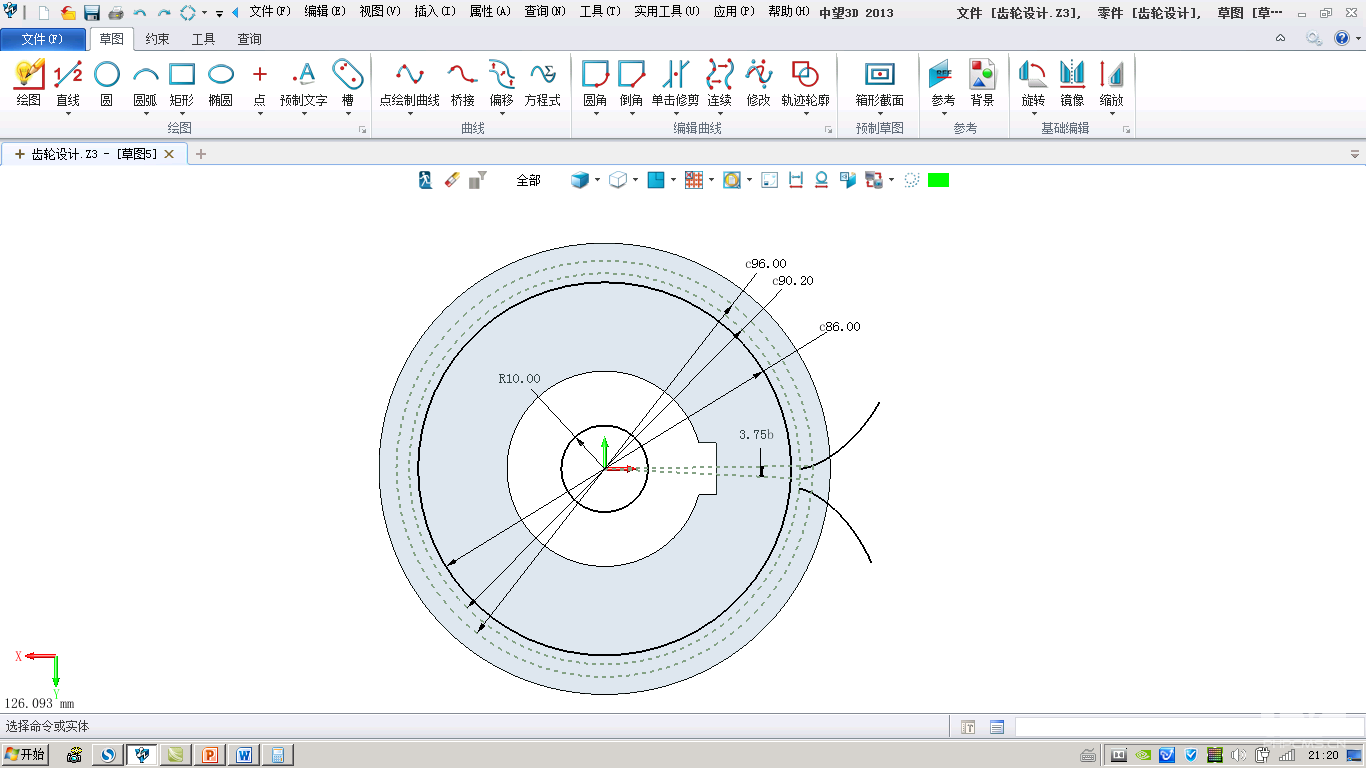

       10、鏡像漸開線，如下圖：

\

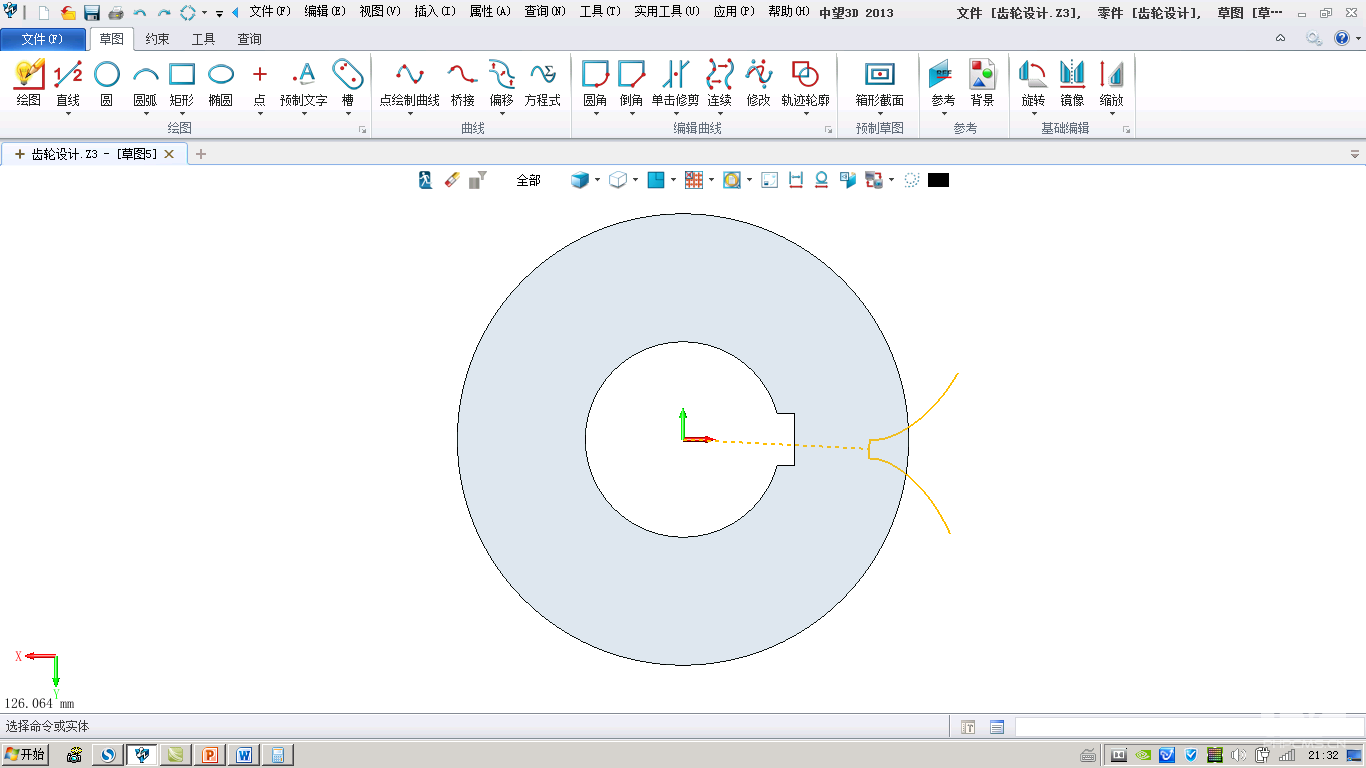

       11、連接漸開線與齒根圓線，如下圖：

\

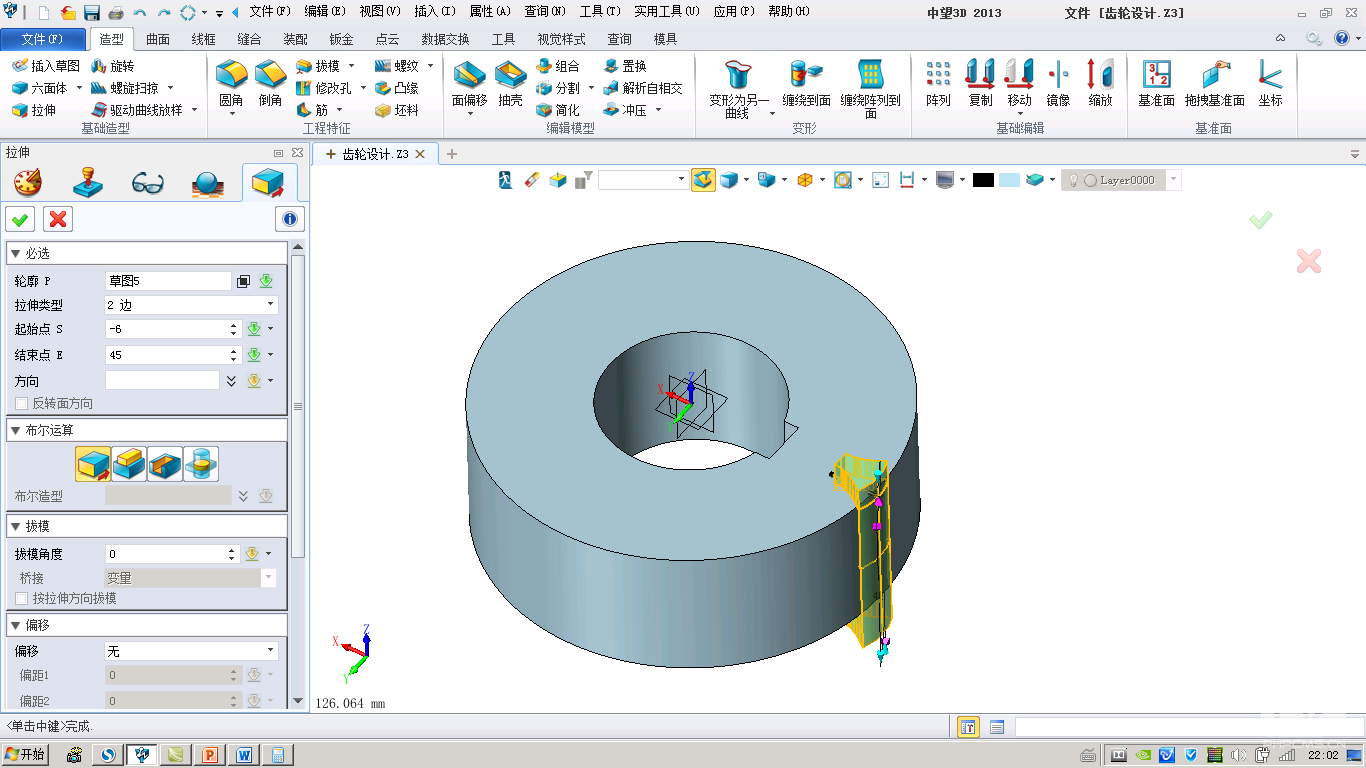

       12、拉伸裁剪體，如下圖：

\

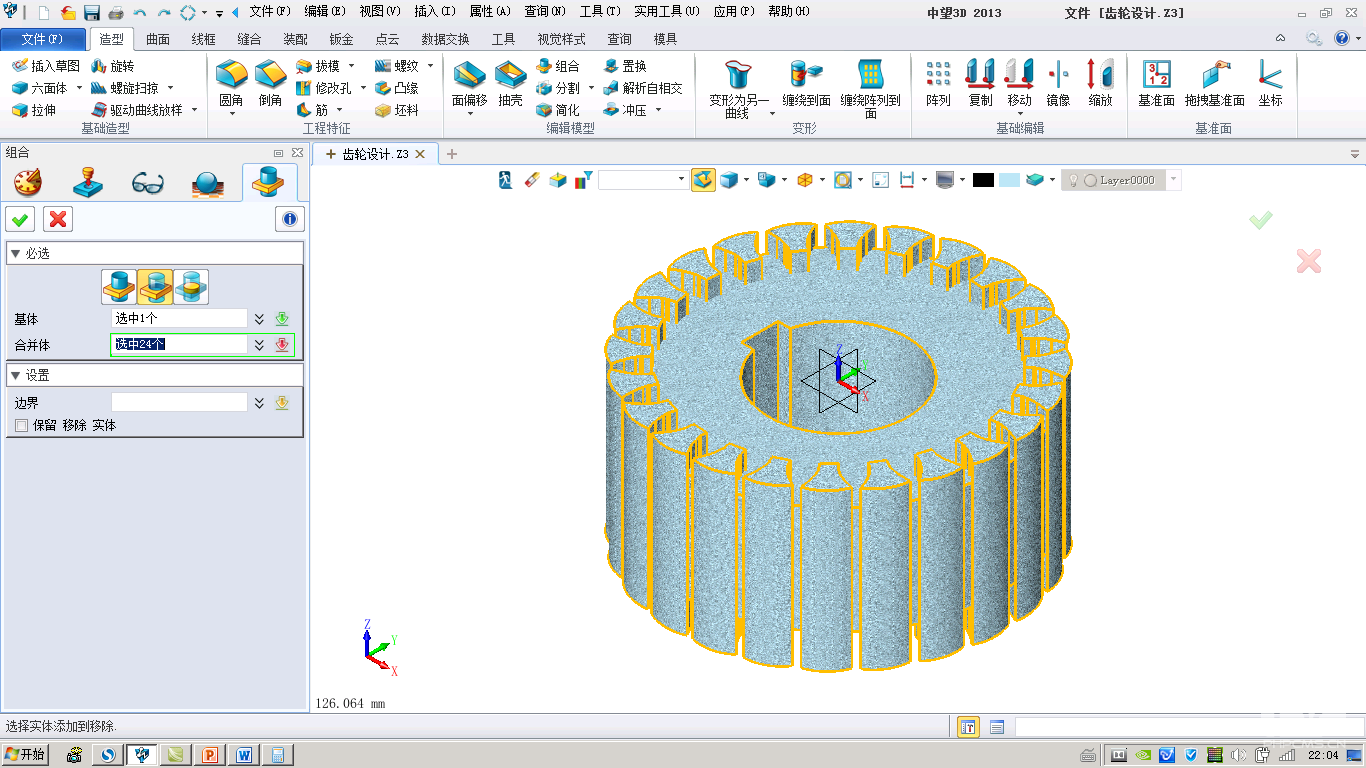

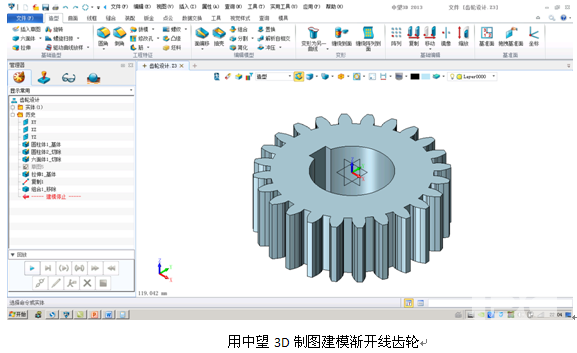

       13、旋轉裁剪體數23個，修剪齒輪，如下圖：

\

\

       通過中望3D演示正確修改齒輪的參數化數值，改變齒輪的形狀等以上步驟操作，從而生產出符合企業的所需要求規格，滿足企業對三維CAD建模數據的精確需求，有利于更形象的對所設計的工件直觀觀察，大大減少了實際生產加工中的浪費。值得注意的是，中望3D最新推出手把手式的功能教程（http://www.tiaopou.cn/community/thread-10773-1-1.html），提供最快上手、最簡易的學習模式，讓初學者短期內從入門到精通，嫻熟掌握一門三維CAD軟件技術。
