CAD怎樣批量顯示直線長度
在CAD繪圖與審核工作中，直線長度是重要的尺寸參數，無論是工程設計中的管線長度核算、機械零件的結構尺寸校驗，還是建筑圖紙的距離標注核對，都需要準確獲取直線長度信息。但你是否常被面對圖紙中大量的直線對象，只能通過“列表”命令或標注工具逐一查看，不僅耗費大量時間，還容易在重復操作中出現遺漏或看錯數據的情況？想要讓CAD中的直線長度查看更高效精準，提升繪圖與審核效率，接下來就為大家介紹具體的批量顯示直線長度方法。
問題描述：
【LIST】命令查詢的長度不能對應到線上，可以用插件將直線長圖顯示在其中部。
步驟指引：
1.下載此文件直線長度顯示.zelx。
2.把文件添加到啟動組

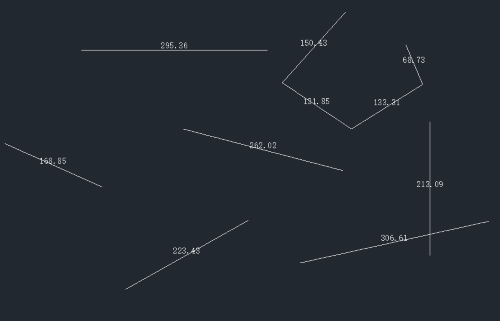

3.此后新建/新打開的圖紙，使用快捷鍵【LLT】，框選直線后即可顯示長度。
以上就是本文的全部內容，希望對你有所幫助。
