CAD為幾何圖形定義屬性

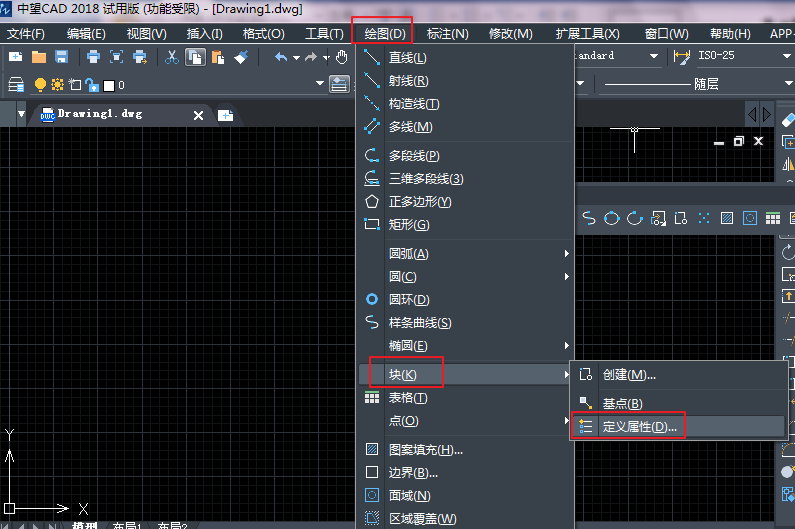

在CAD中，“屬性”實際上就是一種“塊的文字信息”，屬性不能獨立存在，它是附屬于圖塊的一種非圖形信息，用于對圖塊進行文字說明。執行【定義屬性】命令主要可以采取這些方式：在命令韓個輸入ATTDEF或ATT按回車鍵；執行【繪圖】|【塊】|【定義屬性】命令，如下圖所示。

下面通過為圓定義文字屬性，學習“定義屬性”命令的使用方法和技巧。具體操作如下。

新建文件，使用圓命令繪制直徑為8的圓。

執行【繪圖】|【塊】|【定義屬性】命令，打開屬性定義對話框。

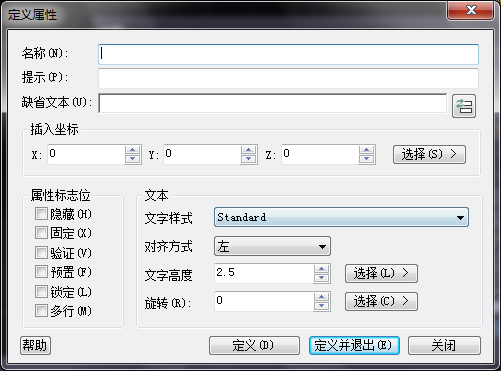

在屬性定義對話框中設置屬性的標記名稱、提示說明、默認值、對正方式以及屬性高度等參數。當用戶需要重復定義對象的屬性時，可以選擇【在上一個屬性定義下對齊】復選框，系統將自動沿用上次設置的各屬性的文字樣式、對正方式以及高度等參數。

單擊確定按鈕返回繪圖區，在命令行“指定起點：”的提示下，捕捉圓心作為屬性插入點。

在屬性定義對話框中的【模式】選項組主要用于控制屬性的顯示模式，具體功能如下：

【不可見】：用于設置插入屬性塊后是否顯示屬性值。

【固定】：用于設置屬性是否為固定值。

【驗證】：用于設置在插入塊時提示確認屬性值是否正確。

【預設】：用于將屬性值定為默認值。

【鎖定位置】：用于將屬性位置進行固定。

【多行】用于設置多行的屬性文本。

注意：當用戶為幾何圖形定義了文字屬性之后，所定義的文字屬性暫時以屬性標記名顯示。
