CAD引用DWG參照的相關設置

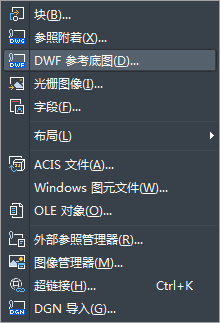

CAD中【DWG參照】命令用于為當前文件中的圖形附著外部參照，用來使附著的對象與當前圖形文件存在一種參照關系。執行此命令的方式包括：在命令行輸入Xattach或XA然后按回車鍵；執行【插入】|【DWG參照】命令，如下圖所示。執行該命令后，在打開的【選擇參照文件】對話框中所要附著的圖形文件，然后單擊【打開】按鈕，系統將彈出【外部參照】對話框，下面介紹其中的各個選項。

【名稱】文本框：當附著一個外部參照后，該外部參照的名稱將出現在此文本框中，并且此外部參照文件所在的位置及路徑都顯示在文本框的下部。如果當前圖形文件中包含多個參照時，這些參照的文件名都排列在此文本框中。單擊【名稱】文本框右側的【瀏覽】按鈕，可以打開【選擇參照文件】對話框，用戶可以從中為當前圖形選擇新的外部參照。

【參照類型】選項組：用于指定外部參照圖形的引用類型。引用的類型主要影響嵌套參照圖形的顯示。系統提供了【附著型】和【覆蓋型】兩種參照類型。如果在一個圖形文件中以“附著型”的方式引用了外部參照圖形，當這個圖形文件又被參照在另一個圖形文件中時，中望CAD仍然顯示這個圖形文件中嵌套的參照圖形；如果在一個圖形文件中以“覆蓋型”的方式引用了外部參照圖形，當這個圖形文件又被參照在另一個圖形文件中時，中望CAD將不再顯示這個圖形文件中嵌套的參照圖形。

【路徑選擇】下拉列表：用于指定外部參照的保存路徑。中望CAD提供了完整路徑、相對路徑和無路徑三種路徑類型。將路徑類型設置為相對路徑之前，必須保存當前圖形。
