CAD繪圖練習以及詳細步驟

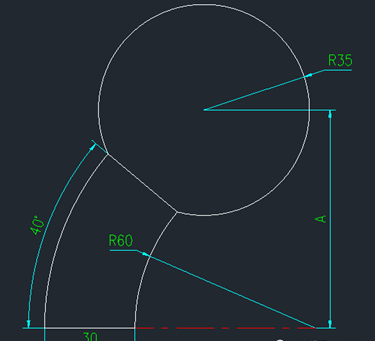

請利用CAD畫出下圖并測量出圖中A的值，結果保留兩位小數
繪制步驟如下：
1.繪制60長的水平線，放置到中心線層

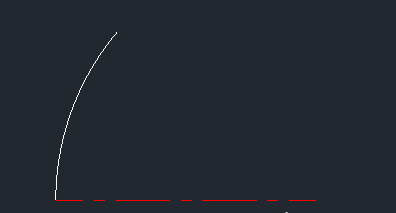

2.當前圖層轉換到輪廓實線層并分別以水平線的左端點和右端點為起點、圓心、畫半徑為60的圓弧，要用到起點、圓心、角度的方法畫圓弧。記得角度輸入應該為-40哦，結果如下圖：
3.過60長水平線的左端點往左畫30長的水平線

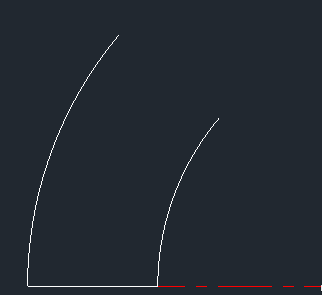

4.分別以30長水平線的左端點和60長水平線的右端點為起點、圓心、畫半徑為90的圓弧，當然這一步也可以用偏移命令將R60圓弧往左偏移30。起點、圓心的選取如下圖所示：
要用到起點、圓心、角度的方法畫圓弧。記得角度輸入也應該為-40哦，結果如下：

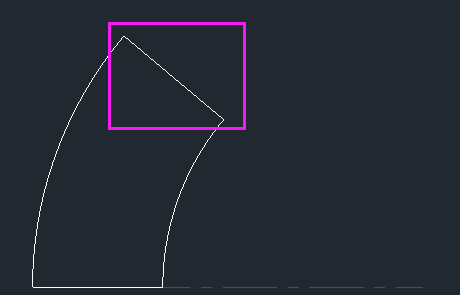

5.將兩圓弧的上端點用直線連接，如下圖框中所示直線：

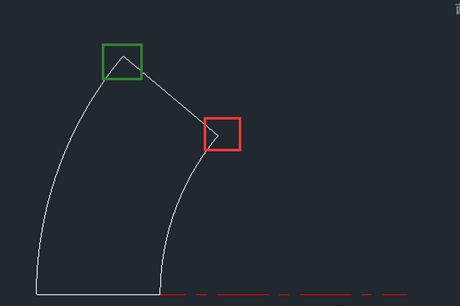

6.用起點、端點和半徑的方法畫半徑35的圓弧，右邊小弧的上端點作為起點如下圖中的紅框內端點，左邊大圓弧的上端點作為端點，如下圖中綠框內端點。
此圖中因為R35的圓弧包含的圓心角是大于180°的也就是所謂的優弧，因此在輸入半徑時需要輸入負值，即輸入-35。

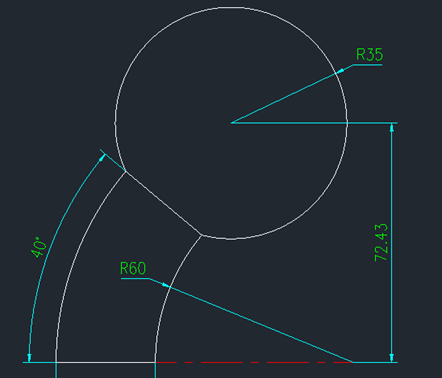

最后標注尺寸即可得出：R35圓弧的圓心與最下方水平線之間的距離保留兩位小數為72.43，如下圖所示：
