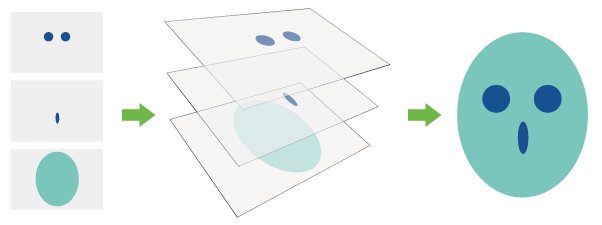

圖層的建立，主要用來管理和控制復雜圖形，被廣泛的應用于三維建模、零件裝配和出二維工程圖中。對設計對象、零件、裝配等進 行規范性的圖層分類，能夠方便用戶使用和管理設計對象，從而提高軟件使用的效率。

本課程我們將使用中望3D 2018來學習缺省圖層和創建圖層基本操作，為后續對圖層管理的高效操作做好基礎。


一、缺省圖層

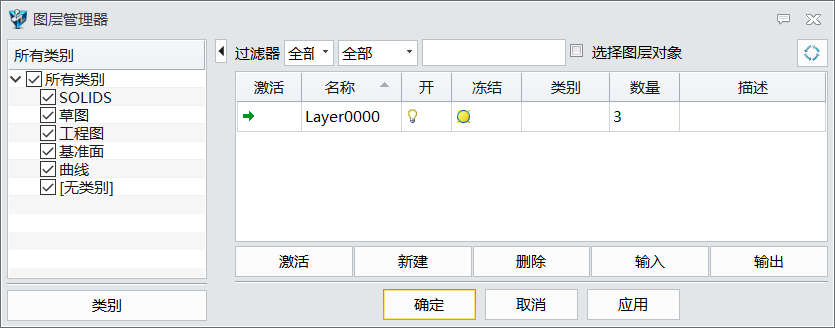

第一步：新建零件中，只有一個名稱為Layer0000的缺省圖層，在數量里可以看到，缺省圖層包含了3個對象，它們分別是XY、XZ和YZ 基準面，如圖1所示。


 圖1

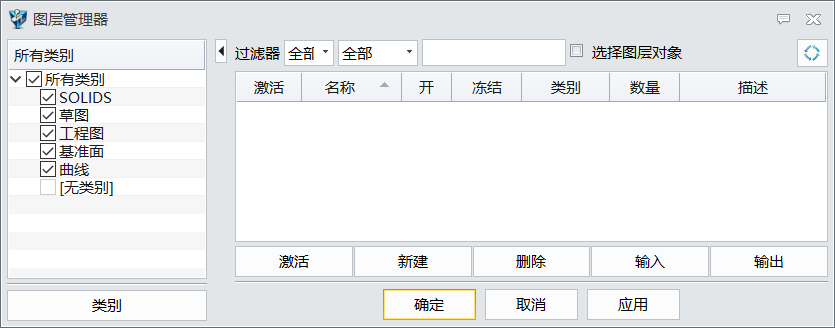

第二步：在類別里，有Solids、草圖、工程圖、基準面、曲線等5個缺省類別，沒有被指定類別的圖層，一致被視為無類別，如圖2所示，去選無類別，Layer0000圖層將即被過濾掉，不顯示在圖層管理器中。



 圖2

二、圖層操作

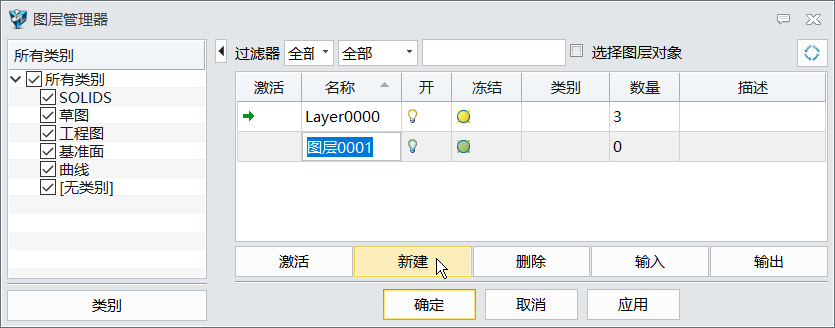

第三步：使用新建，創建一個新的圖層，根據需要對圖層進行重新命名，如圖3所示。


 圖3

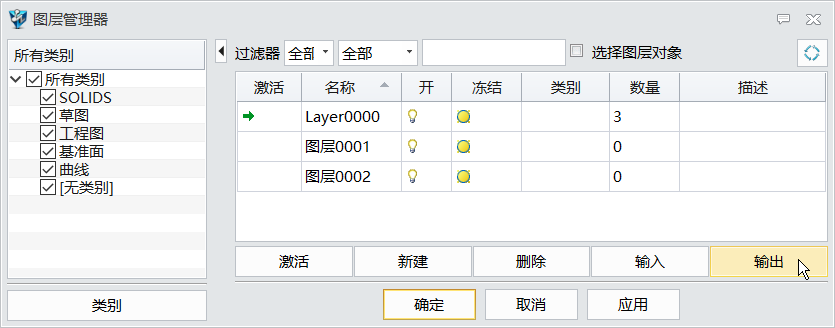

第四步：再創建一個圖層，然后使用輸出，如圖4所示。


 圖4

第五步：彈出保存圖層信息的對話框，輸入文件名，然后保存。

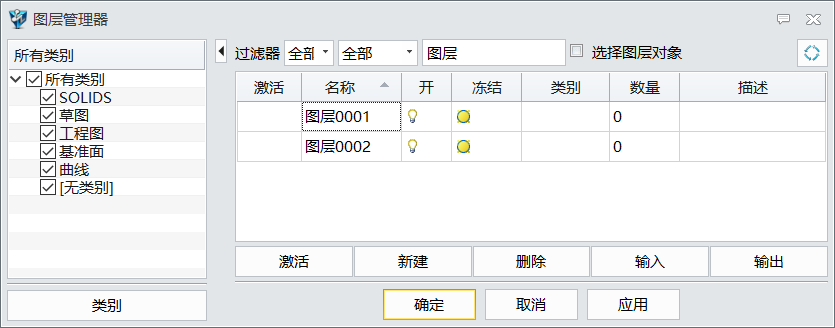

第六步：在過濾器里輸入過濾關鍵字——圖層，我們看到，視窗里只會顯示包含關鍵字的圖層，如圖5所示。


 圖5

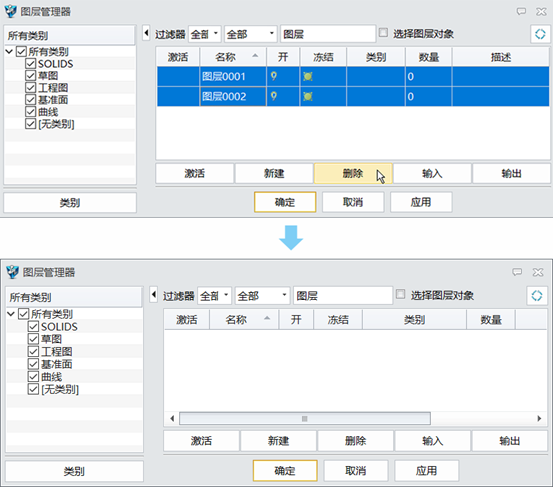

第七步：拾取圖層0001和圖層0002，使用刪除，用來刪除選中的圖層，如圖6所示。


 圖6

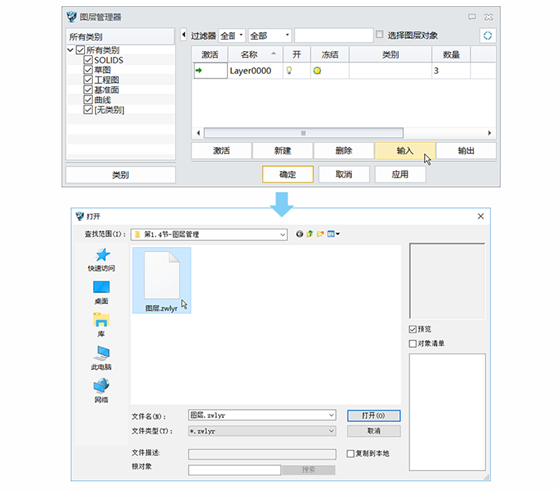

第八步：刪除過濾器關鍵字圖層，使用輸入，在彈出的打開對話框中，拾取圖層信息文件，雙擊或使用打開命令，對圖層信息文件進 行輸入，如圖7所示。


圖7

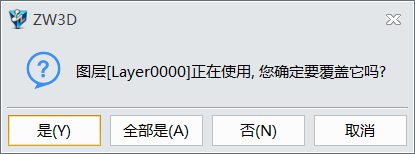

第九步：由于圖層Layer0000已經存在，輸入的圖層信息里也包含了該圖層，所以會有報警信息，提示圖層Layer0000正在使用，詢問是否確定覆蓋圖層，我們選擇是，接受圖層覆蓋，如圖8所示。


 圖8

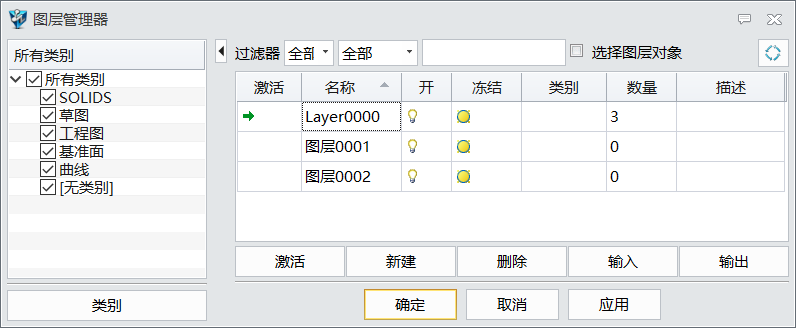

第十步：輸入圖層后，我們還原了輸出時候的圖層信息。對于用戶經常使用的圖層，我們可以使用輸出，把常用的圖層進行分類，保存成圖層信息文件，以方便以后的使用中，通過圖層輸入操作，提高創建圖層的效率，如圖9所示。


 圖9

第十一步：激活圖層的三種方法：

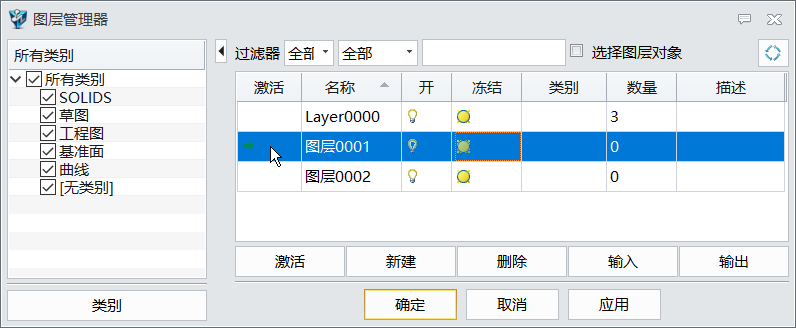

第一種方法：雙擊圖層進行激活，把對象圖層設置為當前的使用圖層，如圖10所示。


 圖10

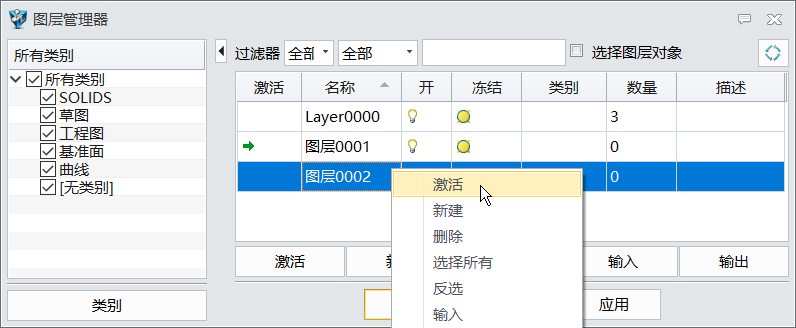

第二種方法：拾取圖層后，使用右鍵菜單下的激活，把對象圖層設置為當前的使用圖層，如圖11所示。


 圖11

第三種方法：在圖層工具欄里，直接選取圖層，置為當前作為使用圖層，如圖12所示。


 圖12

到此，我們對圖層缺省的情況以及圖層處理的基本操作有了整體的了解。在設計過程中,良好的圖層操作管理習慣對后續復雜設計的規范應用有很大的幫助，從而提高工作效率。
