玩具總動員風潮再次席卷而來！想自己親自動手制作一個精美的玩具嗎？中望3D可以幫你實現。中望3D是一款CAD/CAM一體化的三維CAD軟件，同時也是一款性價比很高的三維CAD軟件。其獨有的點云功能可以極大地提高CAD設計效率。今天就和大家分享一下，如何利用中望3D的CAM功能來加工一個米老鼠玩具。

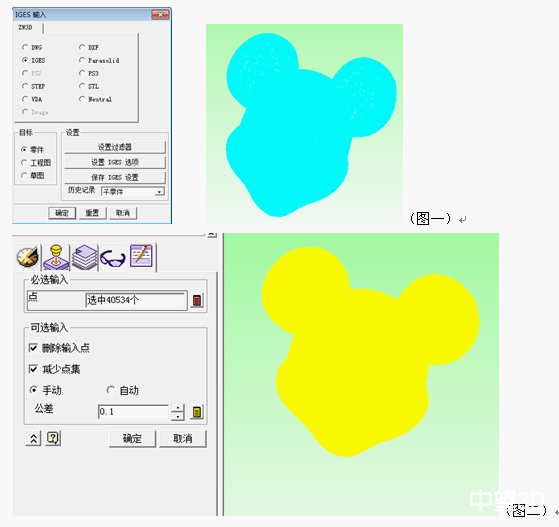

       1、單擊【文件】菜單下【輸入...】，導入文件（圖一）

       2、單擊【點云】工具欄下的【集合點成塊】按紐（圖二）

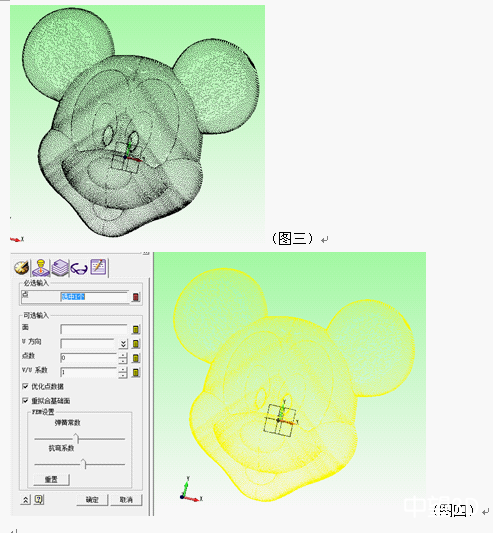

       3、生成點塊（圖三）

       4、單擊【點云】工具欄下的【由點云生成曲面】按紐 （圖四）

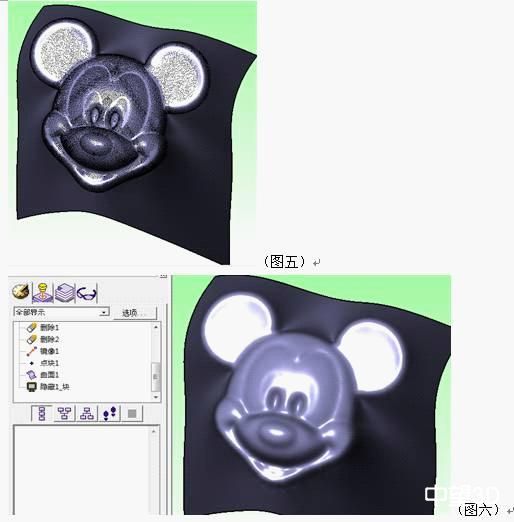

       5、生成曲面（圖五）

       6、點擊工具欄 ，隱藏點塊（圖六）

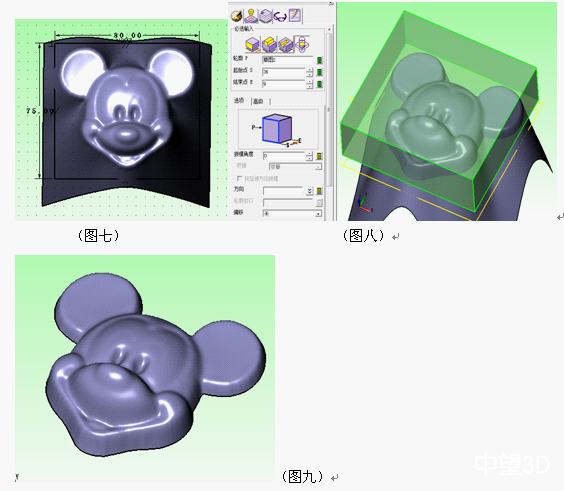

       7、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制（圖七）

       8、單擊【造型】下面的【拉伸】按紐（圖八）

       9、與曲面相交生成實體（圖九）

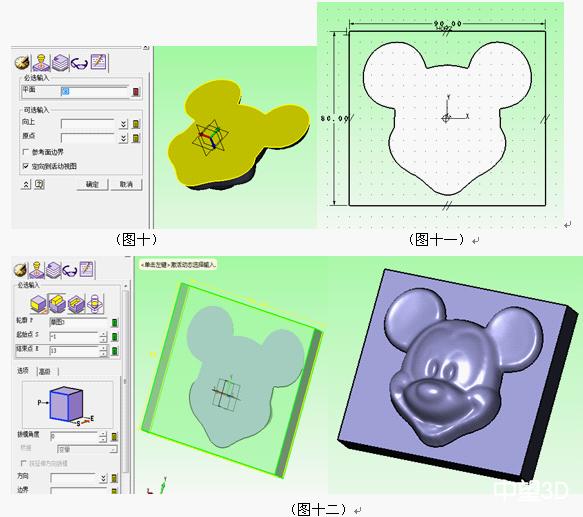

       10、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇f3平面后點擊確定，進入草圖繪制（圖十）

       11、繪制矩形框（圖十一）

       12、與頭像實體合并（圖十二）

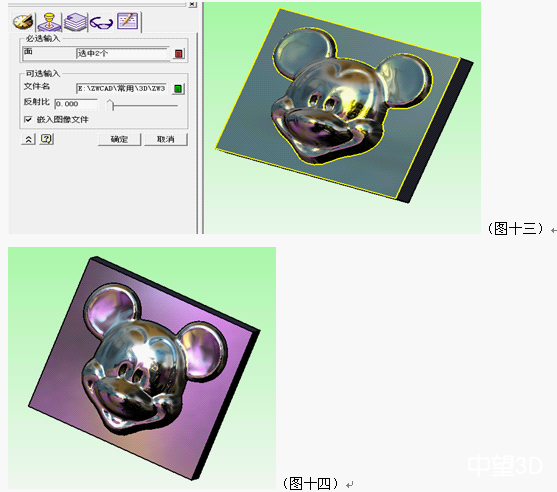

       13、單擊【視覺樣式】工具欄下的材質貼圖（圖十三）

       14、完成建模（圖十四）

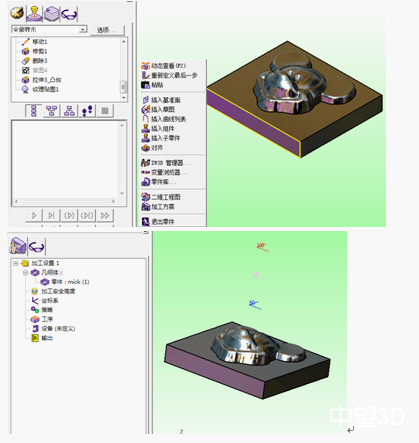

       15、添加加工方案（圖十五）

（圖十五）

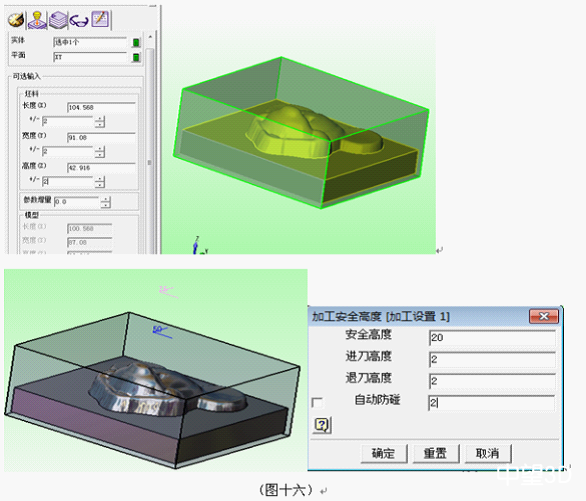

       16、單擊【加工系統】工具欄的【插入坯料】按紐 ，設定加工安全高度（圖十六）

       點擊工序。

       工序類型-快速銑削—二維偏移切削

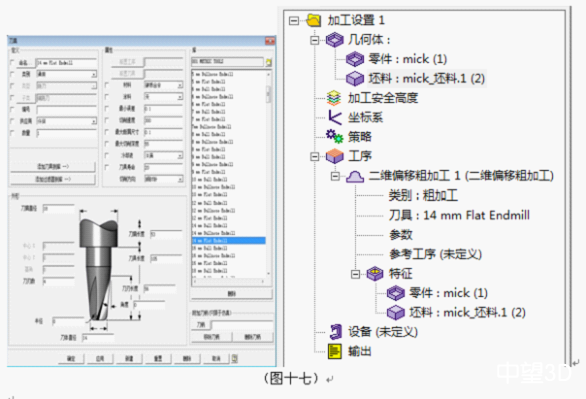

       添加刀具，添加特征。（圖十七）

       二維偏移粗加工進行計算。

       再次添加工序：二維偏移粗加工 、等高線切削 、高速平行銑削

       選擇設備。

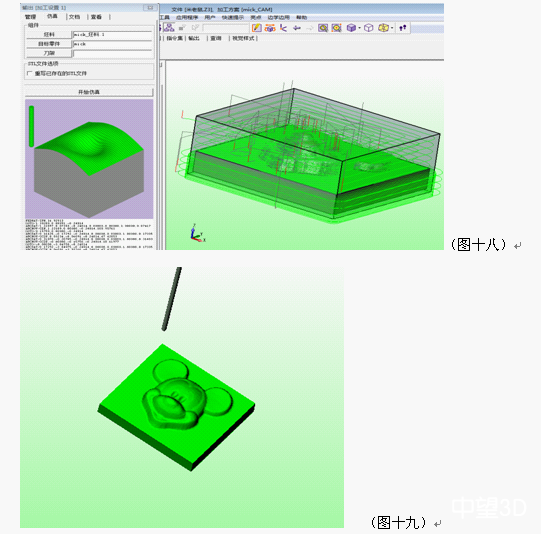

       點擊輸出—實體仿真（圖十八）。

       加工完成。（圖十九）。
