創(chuàng)建瓶底造型

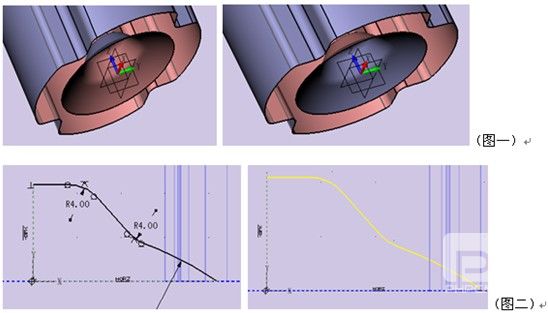

       1. 在底部繪制草圖，并連接成一條曲線 （圖一）。

       2. 返回零件環(huán)境，使用旋轉出瓶底的曲面，并翻轉曲面的方向（圖二）。

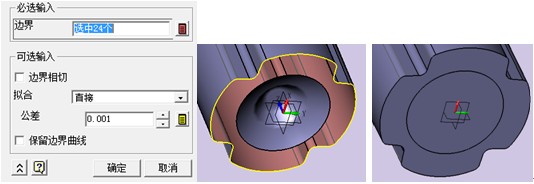

       3. 使用封閉瓶底曲面（圖三），

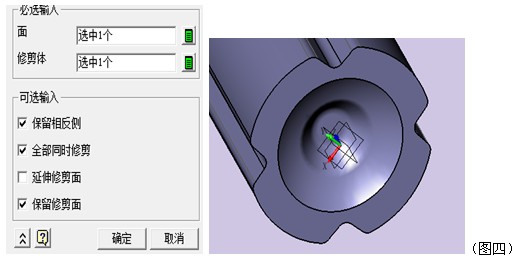

       4. 使用修剪底部的面。（圖四）

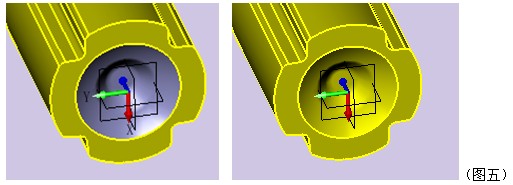

       5. 使用縫合底部的兩個面，使瓶身柱面和瓶底曲面合并為一個造型（圖五）。

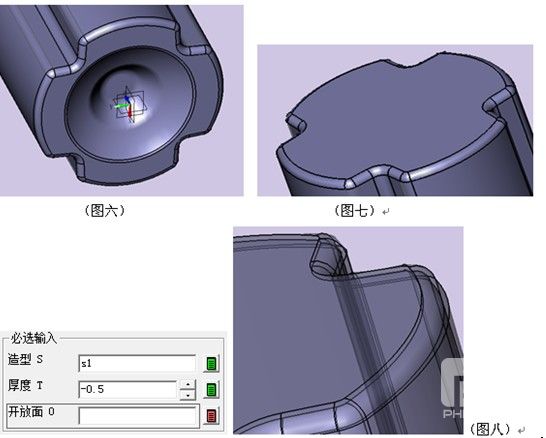

       6.  對底部的邊做圓角（圖六）。

       7. 同樣對頂部使用并做圓角（圖七）。

       8. 對瓶體做一次抽殼（圖八）。

       創(chuàng)建瓶嘴

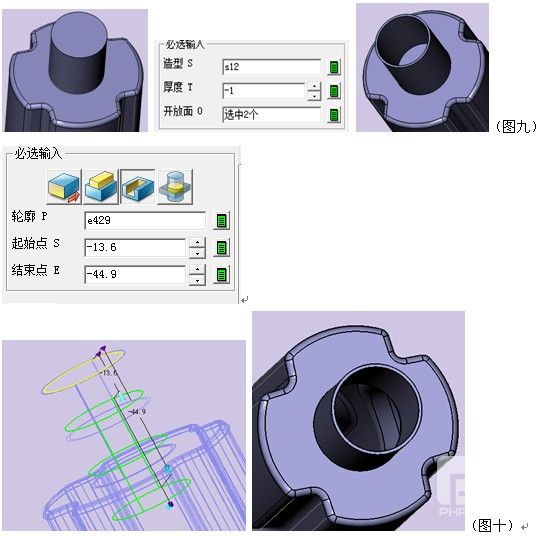

       9. 在頂面創(chuàng)建圓柱體，并抽殼，此例中瓶嘴厚度大于瓶身的抽殼厚度（圖九）。

       10.  以瓶嘴的內圓邊為輪廓拉伸圓柱體，使用減運算剪切出瓶口里的洞（圖十）。

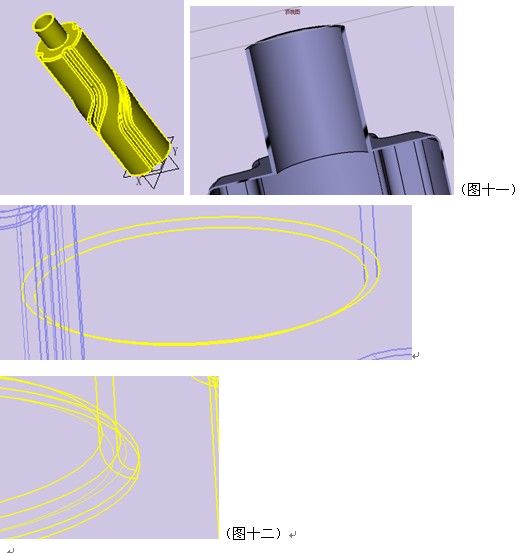

       11. 使用將瓶嘴與瓶身合并為一個造型（圖十一）。

       12. 在瓶嘴與瓶身連接處做圓角，由于瓶嘴與瓶身厚度不同，在連接處的兩條邊有不同的圓角半徑，內部邊的圓角半徑=外部邊圓角半徑+瓶嘴厚度（圖十二）。

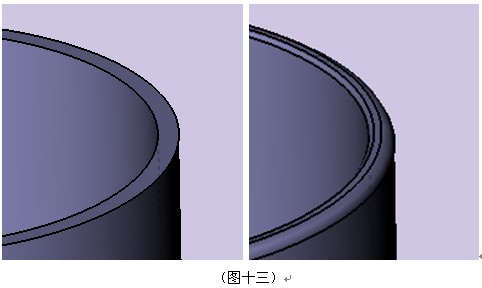

       13. 對瓶嘴頂部的兩條邊做圓角，此例中使用了不同的圓角半徑（圖十三）。

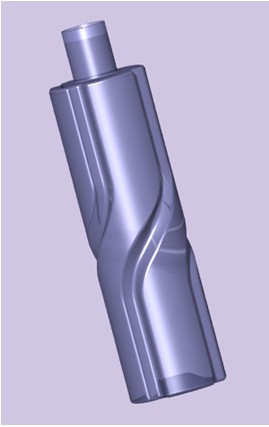

       14. 渲染效果圖（圖十四）。

（圖十四）
